メーカ情報：
アマダマシナリー
カテゴリ：
プロファイル研削盤
| 型番 | 価格情報 |
|---|---|
| DPG-150 | - |
※情報提供おまちしております。
画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

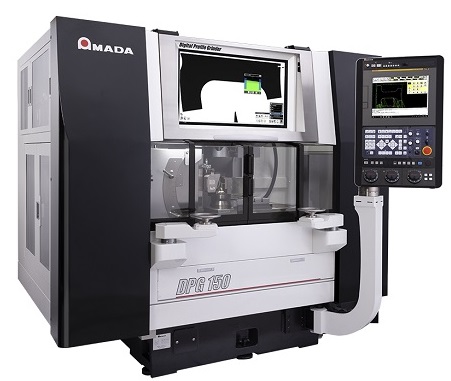

デジタルプロファイル研削盤
業界初！計測ができるデジタルプロジェクター搭載
・経験が浅くても高精度研削
・チャートレス
・簡単操作・簡単計測
動画
機能紹介
■ デジタルプロジェクターの特徴
- ▸見やすいモニター
- 4Kデジタル32インチモニター
- メインモニター最大倍率110倍
- 高倍ルーペ最大倍率400倍
- ▸スマホのような操作性
- 自由自在に動かせる高倍ルーペ
- 計測も指先一つで簡単操作
- ▸チャートレスでコスト削減
- メインモニターからCAD図(DXFデータ)を直接呼出し
- 作画コスト不要
- ■ 「リアルタイム計測」で簡単に正確な計測
- ▸簡易計測
- 選択形状の自動エッジ検出で瞬時に計測結果を表示
- ▸ワーク形状汎用計測
- 作業者による見極めが不要
- チャート図との誤差を常時表示
- ▸ワーク形状自動計測
- 計測が必要な形状の終点をタッチするだけで、簡単に自動計測
- ■ 「自動計測/補正加工機能」で品質安定
- ▸自動計測/補正加工機能
- 加工後の計測、補正加工を自動で実施
- 目標公差まで自動で加工
- 研削加工の自動化を実現し、誰でも同一の指定公差内加工が可能
生産性（加工データ）
■ 実例１）金型パンチ加工
■ 実例２）角R加工
自動化
■ ストッカーロボ RB20の特徴
- ▸ATC（自動といし交換）
- 荒加工から仕上げ加工までの連続加工を実現
- といしは最大20枚ストック可能
- 小径といしの交換も可能
- ▸AWC（自動ワーク交換）
- 複数のワーク連続加工を実現
- 自動計測/補正加工と合わせて自動連続加工を実現
■ 実例）全自動連続加工 電子部員用金型パンチ
仕様
機種名 DPG-150 ハーフカバー仕様 フルカバー仕様 フルカバー+Robot仕様 テーブル 作業面の大きさ(サブテーブルの大きさ)(mm) 400×250 移動量(mm) 縦送り(Z軸) 300 横送り(V軸) 150 上下送り(Ａ軸) 125 送り速度(mm/min) 早送り(G0) 2000 研削送り(G01) 0.1~1000 昇降台 昇降工程の長さ(mm) 0~155 昇降速度(min-1) 30~400※1 といし台 移動量(mm) 縦送り(X軸) 200 横送り(Y軸) 150 逃げ角(°) 前逃げ角 -2~20 横逃げ角 ±15 旋回角度(°) ±15 投影機 スクリーンの大きさ 690×370(32インチ) 倍率(倍) 通常/高倍ルーペ 最大110/400 投影機LED照明 下部(透過)照明 デジタル調光 上部(反射)照明 デジタル調光 主軸 といしサイズ
(外径×幅×内径)(mm)高速仕様 中径65~100×4~6×22.23 ATC中径75~100×4~6×22.23 低速仕様 大径120~180×3~10×31.75 ─ 回転速度(min-1) 高速仕様 2000~20000(TC-20)※2 2000~20000 低速仕様 1000~6000(TS-6)※2 ─ マシン寸法(幅×奥行き×高さ)(mm) 3000×3000×2000 3000×3000×2000 3290×3330×2000 マシン質量(kg) 4500 5000 5000+500 ※1 昇降工程量により制限があります。
※2 選択仕様です。
