グラフィカルプロファイル研削盤 DV-1

メーカ情報: アマダマシナリー
カテゴリ: プロファイル研削盤

型番 価格情報
DV-1 -

※情報提供おまちしております。

画像及び文章引用:「株式会社アマダマシナリー」ウェブサイト

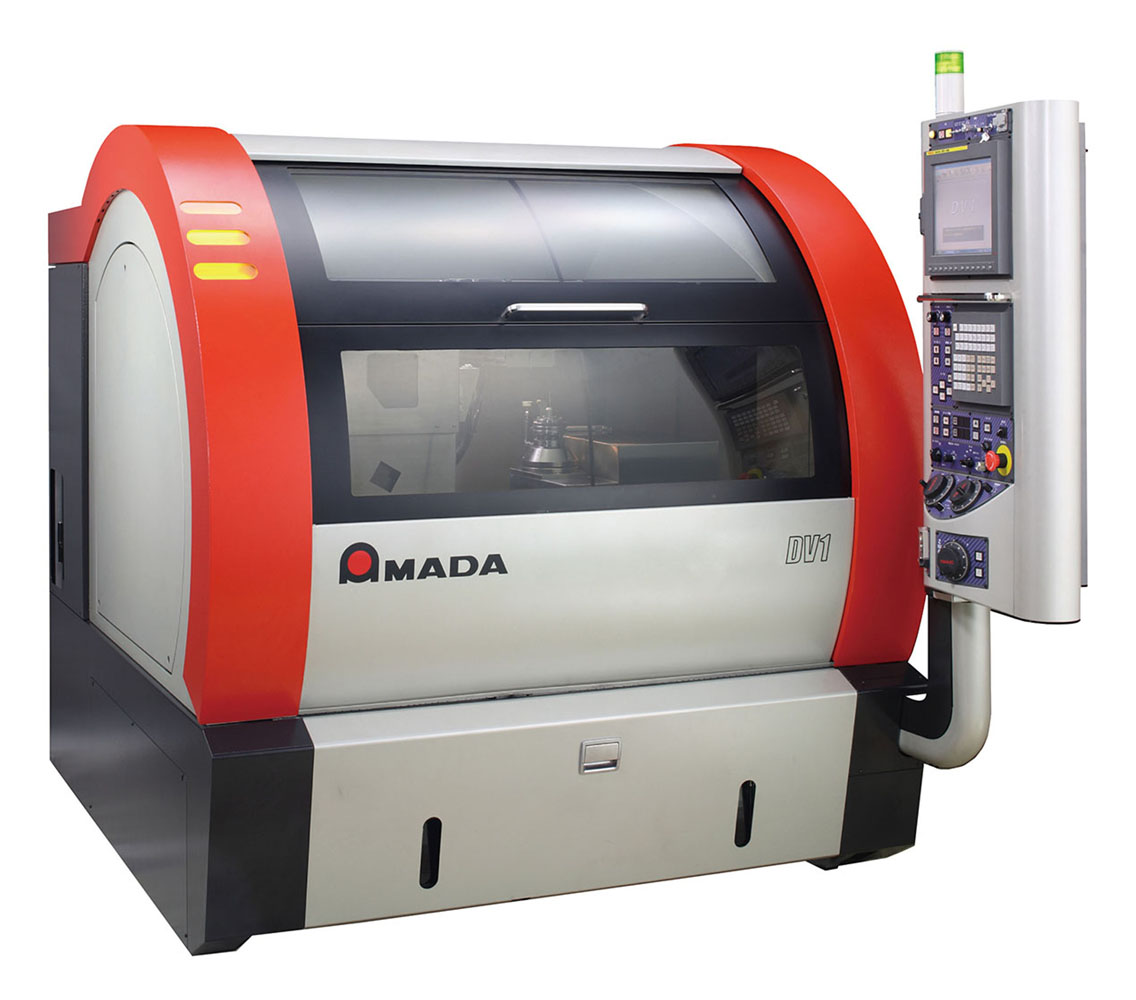

グラフィカルプロファイル研削盤

CCDカメラ搭載
第3世代デジタルプロファイル研削盤
・チャートレス
・フルオート
・コンパクト設計


動画




機能紹介


■ 「自動計測/補正加工」で省人化、スキルレス

▸自動ワーク形状計測
  • CCDカメラ搭載で、加工後のワーク形状を自動で計測し作業者による見極めが不要
  • 投影機では困難な微小形状ワークの計測も可能
▸自動補正加工で仕上げ加工を完全自動化
  • 加工後の形状計測からプログラム修正、補正加工までを自動化
  • 仕上げ加工を完全自動化することで、品質のばらつきを大幅削減
■ 投影機感覚ソフト搭載のNC操作盤
▸チャートレス計測ソフト
  • 操作盤からCAD図(DXFデータ)を直接入力可能で、チャート作画不要
  • 操作盤上で、CCDカメラにより映し出したワーク画像と照らし合わせ誤差を計測

▸イメージティーチングプレイバックソフト

  • 投影機で行っていたティーチングによる加工プログラム作成を操作盤上で可能に
  • 投影機上で形状変化点を確認しながらティーチングが可能

■ 工場環境に配慮したマシン設計
▸フルカバー仕様
  • 標準でフルカバーを採用し、作業者の安全性を大幅に向上
  • 環境変化によるワークへの影響も低減
▸コンパクトなマシン設計
  • 横1630×高さ1720(mm)のコンパクト設計で省スペース化
  • 広い開口部で段取り作業の容易化を実現


ラインナップ


■DV1 (5軸仕様)
▸高い面精度の金型加工に特化したマシン

  • 高精度パーツで積み上げた昇降台による高精度加工
  • 少ない逃げ角によってといし台の剛性強化で面精度向上



■DV1(7軸仕様)

▸7軸NC制御で幅広い加工領域に対応したマシン

  • あらゆる加工物に対応できる大きな逃げ角
  • 前、横逃げ角をNC制御化し、工数の掛かる逃げ角が必要な加工もプログラム運転可能
  • 工具向け大径といし対応の低速、高出力スピンドルも標準搭載


生産性(加工データ)

■ 実例1)5軸NC仕様による高精度金型加工

■ 実例2)7軸NC仕様による工具加工自動化


自動化

■ 多関節ロボットストッカーの特徴

▸ATC(自動といし交換)
  • といしは最大20枚ストック可能
  • 小径といしの交換も可能

▸AWC(自動ワーク交換)
  • 複数のワーク連続加工を実現
  • 自動計測/補正加工と合わせて自動連続加工を実現



■ 実例)自動交換による100時間連続自動加工

仕様


機種名 DV-1 5軸制御 DV-1 7軸制御
昇降台ストローク(mm) 0~80 0~80
反転速度制御(min-1 30~400 30~200
前逃げ角/横逃げ角(°) -1~2/±3 -1~15/±8
といし回転速度(min-1 2000~20000 600~6000
といしサイズ
(外径×幅×内径)(mm)
φ65~100×4~6×φ22.23 φ120~180×3~10×φ31.75



本仕様ならびに外観・装備は、改良等のため予告なく変更することがあります。
この商品は、日本国内向けです。
