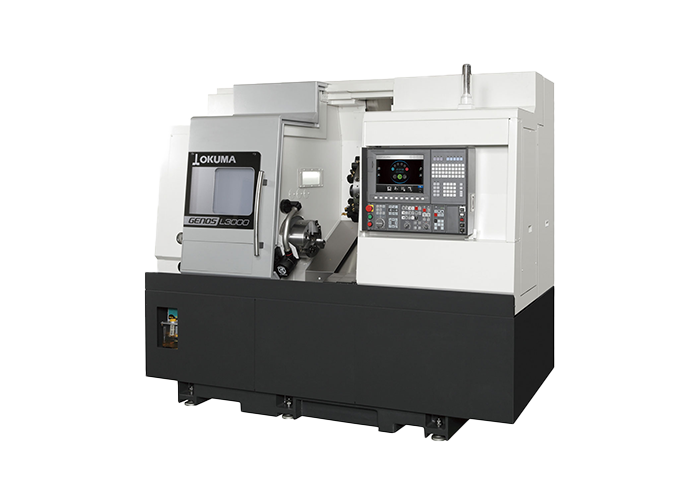

1サドルCNC旋盤 GENOS L3000

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

アンチクラッシュシステム

加工ナビ

動画で見る製品・技術情報

GENOS L2000 / GENOS L3000

高品質と低コストの両立を追求したグローバルマシンが、生産性向上に貢献。

求められる能力・精度を十分に満たし、高い生産性を実現

強力・高品位加工を実現

主軸にはビルトインモータ主軸を採用。高速・高出力による高い加工能力に加えて高品位な加工が可能です。また、オークマ伝統のすべりガイドの高剛性構造により、強力切削時の負荷を支え、高い生産性を提供します。刃物台は、V8、V12刃物台の2種類を用意しました。加工内容に応じて、選択いただけます。

高精度なミーリング加工

ミーリング仕様の刃物台には全箇所に回転工具を取付け可能。
主軸の0.001°割り出し指令により、任意の角度での高精度ミーリング加工が可能です。複合刃物台にはVDI刃物台とラジアル刃物台の2種類を用意しました。複合V12ラジアル刃物台（特別仕様）

センタワークの段取りを簡単に

心押台にはサーボモータ制御のNC心押台を採用。移動や推力をプログラム指令で設定でき、操作性が大幅に向上。
容易な段取り替えが可能になりました。

NC心押台仕様

	GENOS L2000	GENOS L3000
心押推力	1.0-2.0kN	1.0-5.0kN
早送り速度	12m/min
アプローチ速度	10m/min
退避速度	12m/min

加工に集中できる、高い作業性

• 抜群の切粉処理

  切粉排出口を従来機比較で2倍と拡大することで切粉の堆積を最小限に抑えます。清掃の頻度を少なくして、稼働時間を最大化します。



  寄付きの良い機械構造

  機械前面から主軸中心まで380mmと主軸への寄付きがよく、オペレータの作業負担を軽減します。



基本情報

項目	単位	GENOS L2000	GENOS L3000
標準チャックサイズ	inch	8	10
最大加工径	ømm	290	420
最大加工長	mm	290、500	500、1,100
主軸回転速度	min-1	5,000	3,800
刃物台形式		V8	V8
主電動機	kW	15/11（20分/連続）	22/15（20分/連続）
機械の大きさ （W×D×H）	mm	2,015×1,843×1,620 2,600×1,832×1,620	2,545×1,870×1,791 3,560×2,453×2,057
仕様展開		M、MY	M、MY

※M：ミーリング仕様、Y：Y軸仕様
