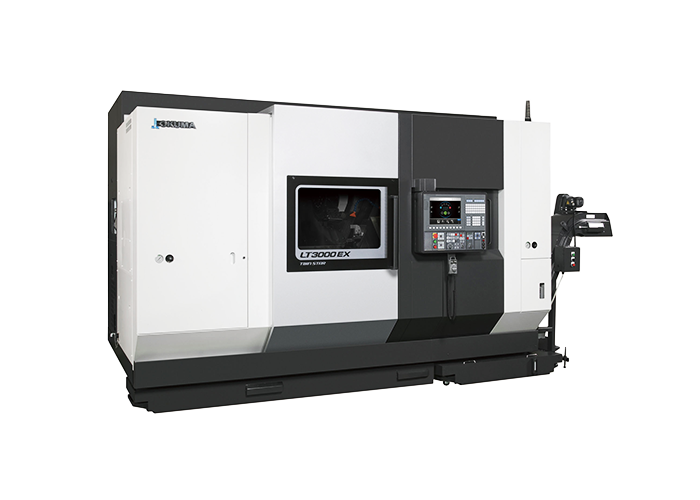

対向主軸ターニングセンタ TWIN STAR LT3000 EX

画像及び文章引用：「オークマ株式会社」ウェブサイト

左右主軸、上下刃物台による
1マシン全加工
対向主軸ターニングセンタ
TWIN STAR
LT EX series
LT2000 EX / LT3000 EX

理想的な1・2工程のバランスを実現

左右同能力主軸による高能率加工

高精度ビルトインモータを搭載した左右主軸は、C軸同期制御によって、主軸回転中にワークの受け渡しが可能です。

		LT2000 EX	LT3000 EX
主軸モータ		11.5/7.5kW （5分/連続）	22/15kW （30分/連続）
バー材径	標準主軸	ø51mm	ø65mm ※2
	大径主軸	ø65mm ※1	ø80mm

• ※1：左主軸のみ
• ※2：10インチチャック装着でø69mmまで可能
• ※使用するチャック・シリンダ等により加工可能なバー材径が制限される場合があります

本格的な工程集約が可能な上下同能力刃物台

上下ともにV16刃物台を採用し、複雑な形状、多工程加工、多品種生産に対応します。ツールのパーマネントセットで、段取時間の短縮が可能です。

	LT2000 EX	LT3000 EX
回転工具主軸モータ	5.5/3.7kW （2分/連続）	7.1/4.1kW （25分/連続）
早送り速度	X軸 30m/min、Z軸 40m/min

豊富なラインナップでベストな生産体制を実現

上下3基の刃物台による同時加工、上下Y軸同時加工など、用途に合わせた仕様選択で、さらなる生産性向上、工程集約を実現します。

第3刃物台（特別仕様）でタクトタイム最小化

上部の左右刃物台と下刃物台による同時加工で、バランスのとれたサイクルタイムを実現。加工時間を大幅に短縮できます。

すべての刃物台にY軸仕様（特別仕様）を付加

上下Y軸同時加工が可能です。

	LT2000 EX	LT3000 EX
Y軸移動量	95mm YA、YC：+50～-45mm YB：+45～-50mm	125mm YA、YC：+70～-55mm YB：+55～-70mm

基本情報

項目	単位	LT2000 EX	LT3000 EX
標準チャックサイズ	inch	6	8
最大加工径	ømm	210	350
最大加工長	mm	130	200
主軸回転速度	min-1	6,000	5,000
刃物台形式		上下：複合V16	上下：複合V16
主電動機	kW	左右：11.5/7.5（5分/連続）	左右：22/15（30分/連続）
機械の大きさ （W×D×H）	mm	3,745×2,464×2,285	4,504×2,750×2,650
仕様展開		MY、3T	MY、3T

※M：ミーリング仕様、Y：Y軸仕様、3T：3刃物台仕様
