2サドルCNC旋盤 SIMUL TURN LU7000 EX

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

サーモフレンドリーコンセプト

アンチクラッシュシステム

加工ナビ

動画で見る製品・技術情報

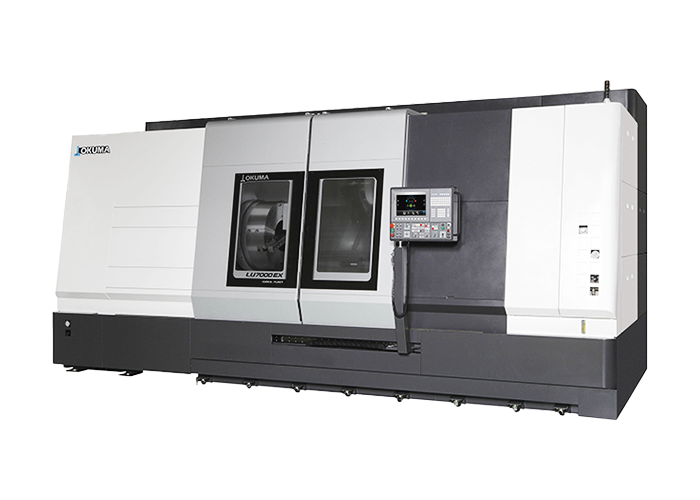

LU7000 EX

最大加工径ø900mm。大物ワークの高能率生産、工程集約を実現するハイパフォーマンス２サドル旋盤。

強力切削

高剛性な上下刃物台で高能率な重切削を実現。

3D Machine View （機械外観）

LU7000 EXの3D外観動画。機械のスケール感や設置スペースを知りたい方へ。

幅広い加工ニーズに対応

ワイドな加工領域

クラス最大級の加工径（上ø900mm、下ø670mm）、振り回し径ø1200mm。
ワイドな加工領域に加え、豊富な仕様展開で幅広い加工ニーズに対応します。

強力加工で生産性向上

重切削能力10mm²（1,500cm³/min）（ワーク材質：S45C）

旋削加工能力10mm²で強力重切削に威力を発揮。
上刃物台に出力15kW、最大トルク190N･mの強力なミーリング機能を搭載。（特別仕様）
大物ワークの加工時間短縮が図れます。

• Y軸機能で複雑形状の工程集約

  ダブルスライド方式による高精度Y軸制御とワイドなストロークで、複雑形状のワンチャッキング工程集約を実現します。
  Y軸ストローク200mm（＋100～ー100）
  Y軸早送り速度10m/min

  強力ミーリングが可能な上刃物台（特別仕様）

  複合V12ラジアル刃物台に高出力モータを搭載。
  複合加工の生産性を大きく向上します。

2サドルによる加工の革新

• 高剛性な心押台

  心押台は大径の高剛性構造。高推力でワークを支持することで、重量ワークも安定支持できます。また、自走式のため作業者の負担を軽減し、段取り時間を大幅に短縮します。



  内外径同時切削

  4軸同時制御により、上下刃物台を用いて外径ねじ切りと内径ボーリングを同時に行う高能率加工が可能。
  大径パイプなどの大物ワークの加工時間短縮が図れます。



基本情報

項目	単位	LU7000 EX
標準チャックサイズ	inch	21、24
最大加工径	ømm	上：900、下：670
最大加工長	mm	2,000
主軸回転速度	min-1	1,500
刃物台形式		上:V12 下:V10
主電動機	kW	45/37（30分/連続）
機械の大きさ （W×D×H）	mm	7,842×3,256×3,300
仕様展開		M、MY

※M：上複合刃物台仕様、Y：Y軸仕様
