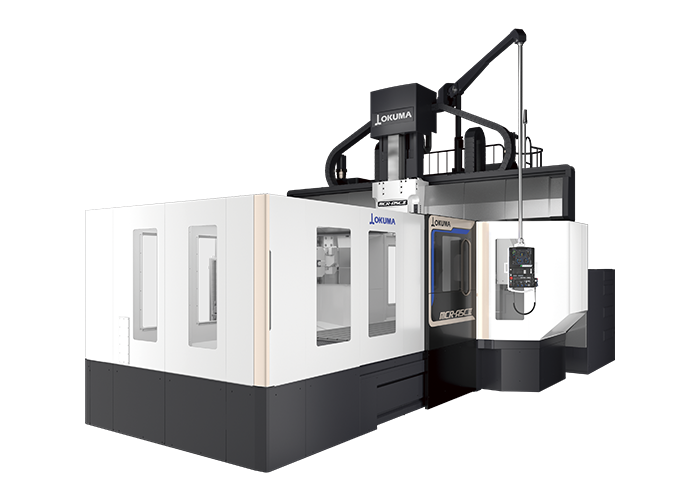

5面加工門形マシニングセンタ MCR-A5CⅡ

画像及び文章引用：「オークマ株式会社」ウェブサイト

省スペース・コストパフォーマンス
5面加工門形マシニングセンタ
MCR-A5CⅡ

省スペース・コストパフォーマンスに優れた汎用機
オークマの技術の粋を、省スペース設計に集約したコストパフォーマンス型マシン。
一般部品加工から高精度加工まで、多様な加工現場に高い生産性を届けます。

Industries
産業機械・輸送機械の部品加工をはじめ、設置のしやすい省スペース性能を活かし、
多様な加工現場に導入されています。

Feature
01 省スペース２ステーションAACを右コラム袖に配置し機械幅を最小に
省スペースAAC装置（自動主軸ヘッド交換）
自動着脱・ATC可能な主軸ヘッドにより、多面加工が全自動で行えます。
右コラム袖に取り付けたAAC装置により、エクステンションヘッドと
90°アンギュラヘッドの自動交換が行えます。

• AAC時間 36秒（機械サイズ：25×40 実測値）

02 5Cキット
汎用5面加工向けのキット仕様を準備
エクステンションヘッド

• 加工能力

  710cm³/min
  （主軸軸受内径：ø100 L150）
  ø160mm 正面フライス 8枚刃

• 切削速度

  221m/min

• 切込×切削幅

  5×112mm

• 送り

  1,267mm/min（0.36mm/刃）

• Z軸突き出し

  800mm

90°アンギュラヘッド

• 加工能力

  600cm³/min
  （主軸軸受内径：ø100 L150）
  ø160mm 正面フライス 8枚刃

• 切削速度

  221m/min

• 切込×切削幅

  5×112mm

• 送り

  1,071mm/min（0.30mm/刃）

• Z軸突き出し

  800mm

※データは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

基本情報

項目	単位	MCR-A5CII
有効門幅	mm	2,150～3,650
テーブル作業面の大きさ	mm	1,500×3,000 ～3,000×12,000
主軸回転速度	min-1	4,000
工具収納本数	本	50
主電動機	kW	26/22（30分/連続）
機械の大きさ （本機のみ） （W×D×H）	mm	6,810×8,430×5,820～7,780×27,930×6,300
