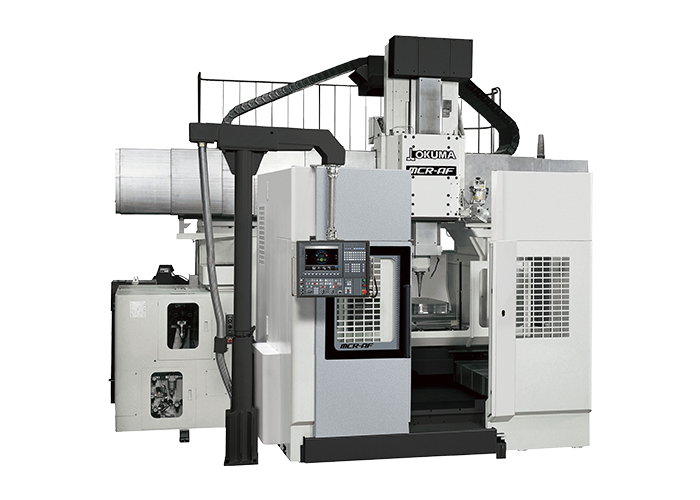

高速門形マシニングセンタ MCR-AF

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

アンチクラッシュシステム

加工ナビ

サーボナビ

高剛性・高精度を誇る優れた本体構造

剛性の高いラム形主軸頭

主軸頭は350×350mmと大きな断面積をもつラム形構造としており、強力切削にも十分な剛性を備えています。

Z軸ダブルボールネジ＋アブソスケール（標準）

Z軸はラムの両側で駆動するダブルボールネジ制御。
高いZ軸真直度を実現しました。
0.003mm / 800mm

すべり＋ころがりの複合ガイドによる強力・高精度・高速加工

強力・高精度加工

ころがりとすべりを合理的に組み合わせたX・Y軸ガイドは、切削振動に対し高い吸振性を発揮します。また、重量はころがり案内で受けるため、なめらかな動きで高精度位置決めができ、長期間安定した精度を維持します。

高速送り

すべり＋ころがりの複合ガイドにより、剛性と高速送りを両立します。

• 早送り 20m/min（X・Y軸）
• 切削送り 10m/min

基本情報

項目	単位	MCR-AF
有効門幅	mm	2,600
テーブル作業面の大きさ	mm	2,000×1,500、2,000×2,000
主軸回転速度	min-1	8,000
工具収納本数	本	24
主電動機	kW	26/22（30分/連続）
機械の大きさ （本機のみ） （W×D×H）	mm	5,560×4,200×4,670、5,560×5,230×4,670
