超精密平面研削盤 UPG-CA1シリーズ

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

超精密平面研削盤　UPG-CA1シリーズ

Ultra Precision Surface Grinding Machine

～静圧仕様の平面研削盤を適応価格帯でラインナップ～

超精密平面研削盤

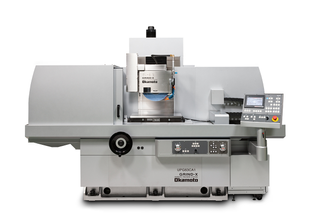

UPG63CA1

※本機写真にはオプションが含まれています。

※カバー関係オープントップカバー仕様も御座います。

---

シリーズラインナップ

UPG63CA1　チャックサイズ　６００×３００mm

UPG84CA1　チャックサイズ　８００×４００mm

UPG106CA1　チャックサイズ　１,０００×６００mm

---

コンセプト



超精密の研削に対応する静圧仕様の平面研削盤を適応価格帯でラインナップ。



---

特徴





・標準仕様で左右・前後摺動面静圧仕様を採用。高い平面度や鏡面研削のような面粗さを求める超精密研削に対応するシリーズ。

・更なる超精密研削のオプションにて左右・前後・といし軸静圧仕様も用意。コスト・納期を含めたお客様の使用用途に最適な超精密の研削をご提案します。

・大型ワークの着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することで積載重量を大幅にアップ。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工を実現します。

・タッチパネル入力の採用により、従来アラーム番号のみの表示だったアラームを言語化。更に自己診断機能により、各種部品の稼働状況を確認でき、メンテナンス面で更なる進化を遂げました。
