精密平面研削盤 PSG-CA1シリーズ

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

精密平面研削盤　PSG-CA1シリーズ



Precision Surface Grinding Machine

～カラータッチパネル・高剛性マシン・切れるといしのコラボ～



精密平面研削盤

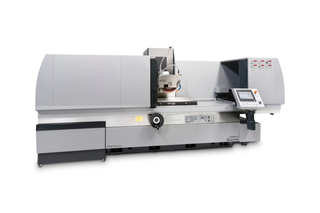

PSG106CA1

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

PSG64CA1　チャックサイズ 600×400mm

PSG66CA1　チャックサイズ 600×600mm

PSG84CA1　チャックサイズ 800×400mm

PSG104CA1　チャックサイズ 1,000×400mm

PSG106CA1　チャックサイズ 1,000×600mm

---

コンセプト



業界最高クラスのコラム形高剛性マシン・自動ドレス機能・タッチパネルを採用した汎用精密平面研削盤



---

特徴



・オーバーハングレスのT型フレーム一体構造と真直性に優れた左右V-V案内面を採用。

・大型工作物の着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することで積載重量を大幅にアップ。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工精度を実現します。

・タッチパネル入力の採用により、従来アラーム番号のみの表示だったアラームを言語化。更に自己診断機能により、各種部品の稼働状況を確認でき、メンテナンス面で更なる進化を遂げました。

・新機能、自動ドレス機能（粗加工⇒ドレス⇒精加工を自動化）とシフトプランジ機能等を追加。左右は油圧ハンドルによる汎用操作を残したまま、研削の自動化を実現しました。

・高能率研削といし(キュービトロンTMⅡ)を標準付属品に採用、コラム型高剛性研削盤とファインバブル発生装置TWIN-BIXの組合せで従来の切り込み量を格段にアップさせることも可能です。
