精密平面研削盤 PSG-DXシリーズ(コラムタイプ)

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

精密平面研削盤　PSG-DXシリーズ(コラムタイプ)



Precision Surface Grinding Machine

～精密部品から大物まで余裕の高能率機がワイドに勢揃い～

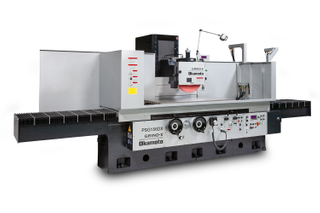

精密平面研削盤

PSG156DX

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

PSG125DX　チャックサイズ　１,２００×５００mm

PSG126DX　チャックサイズ　１,２００×６００mm

PSG138DX　チャックサイズ　１,３００×８００mm

PSG155DX　チャックサイズ　１,５００×５００mm

PSG156DX　チャックサイズ　１,５００×６００mm

PSG157DX　チャックサイズ　１,５００×７００mm

PSG158DX　チャックサイズ　１,５００×８００mm

PSG205DX　チャックサイズ　２,０００×５００mm

PSG206DX　チャックサイズ　２,０００×６００mm

PSG208DX　チャックサイズ　２,０００×８００mm

PSG305DX　チャックサイズ　３,０００×５００mm

PSG306DX　チャックサイズ　３,０００×６００mm

PSG308DX　チャックサイズ　３,０００×８００mm

---

コンセプト

操作性に優れたオーバーハングレスのコラム形で、大形・高精度ワークに対応。豊富なラインナップと実績から、最も相応しいアプリケーションを提案します。

---

特徴



・コラムタイプは、テーブル左右とコラム(といし頭)前後移動が独立しているので、大型・重量ワークでも前後の移動がありません。オペーレータとワーク(テーブル)の前後位置関係が常に一定なので、操作性に優れています。

・テーブル左右駆動はオーバーハングレス設計なので、重量ワークの反転時でもふらつきのない安定した加工精度が確保できます。

・機械の操作ハンドルとコントロールパネルは正面集約の設計のため、人間工学に準じた操作性・インターロックが取り込まれています。

・独自のソフトを盛り込んだ制御システムで「粗研削⇒精研削⇒スパークアウト⇒テーブル右端停止」の全自動サイクル研削も容易にセットアップOK。

・研削条件はデジタルスイッチで確認しながら設定し、サイクル運転中の手動介入もOK。手動介入時には切込み現在位置は常にフィードバックして正確にデジタル表示され、手動介入解除と同時に自動運転復帰、残量の研削を継続します。
