CNC精密平面研削盤 PSG-CA3シリーズ

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

CNC精密平面研削盤　PSG-CA3シリーズ

CNC Precision Surface Grinding Machine Series

～3軸CNCパッケージで身近なコストパフォーマンス～

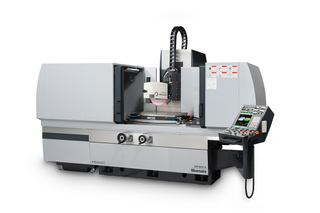

CNC精密平面研削盤

PSG104CA3

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

PSG63CA3　チャックサイズ　600×300mm

PSG64CA3　チャックサイズ　600×400mm

PSG66CA3　チャックサイズ　600×600mm

PSG84CA3　チャックサイズ　800×400mm

PSG104CA3　チャックサイズ　1,000×400mm

PSG106CA3　チャックサイズ　1,000×600mm　

---

コンセプト

同時3軸制御CNCによる高い位置決め精度を実現。多彩な研削方法に対応する豊富なオプションと自動化対応する機上測定装置や多関節ロボットとの組合せをオプション用意。

---

特徴



・フレームはオーバーハングレスT型フレーム一体構造、上下・前後・左右3軸をボールねじ駆動と直動ローラガイドで保持することで高精度の位置決め精度と高い剛性を各軸に確保しました。

・平面自動サイクル/シフトプランジ研削/トラバース研削/マルチポジション研削/クラウニング研削/テーパ研削/高速＆低速クリープ研削が標準として可能。

・オプションでインデックス装置を取り付けることで割出し加工も可能となります。

・ドレス装置は卓上3方向ドレス装置が標準ですが、オプションにてロータリードレス装置/首振りドレス装置/上部ドレス装置等、豊富なドレス装置のオプションをご用意しております。

・オプションでタッチプローブ測定装置・CCDカメラ測定装置等も搭載し、ワーク着脱なしで測定・研削の自動サイクルを実現します。

・成形研削盤としても流用可能。お客様のご指定ワーク自動化提案等にも対応をしております。
