CNC超精密門形平面研削盤 UPG-CHLiシリーズ

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

CNC超精密門形平面研削盤　UPG-CHLiシリーズ

Double Column Type CNC Surface Grinding Machine Series

～大型高精度部品研削の全自動加工・機上測定に対応する提案～

CNC門形平面研削盤

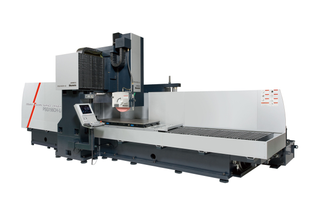

UPG3010CHLi

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

UPG156CHLi　チャックサイズ　１,５００×６００mm

UPG158CHLi　チャックサイズ　１,５００×８００mm

UPG206CHLi　チャックサイズ　２,０００×６００mm

UPG208CHLi　チャックサイズ　２,０００×８００mm

UPG2010CHLi　チャックサイズ　２,０００×１,０００mm

UPG3010CHLi　チャックサイズ　３,０００×１,０００mm

UPG408CHLi　チャックサイズ　４,０００×８００mm

UPG4010CHLi　チャックサイズ　４,０００×１,０００mm

※チャックサイズは打合せにて調整が可能です。

---

コンセプト

テーブル左右をリニアモータ駆動、摺動面に可変静圧スライドシステムにより高速研削・クラウニング研削等を実現。正確な位置決めによる機上測定に対応する超精密門形平面研削盤。

---

特徴

・左右テーブルにリニアモータ駆動と可変油静圧スライドを採用したことで、左右テーブル速度は安定した低速から40m/minまでの2軸補間を自由にコントロール。

・クラウニング加工・マルチ加工・自由輪郭加工・測定/補正加工など豊富なオプション対応が可能です。

・超精密可変静圧スライドシステムは案内面油膜の変化を最小限に実現。油の流量をフレキシブルにコントロール、従来の油静圧案内面に比較し油膜の厚さ変化量は1/7以下。また静圧油の使用量は従来の1/4以下となり、精度向上と温度管理の省エネ効果に大きく貢献します。

・設備環境を整えることにより、超精密加工、鏡面仕上げに対応します。



クラウニング研削ワークの機上測定
