NC門形平面研削盤 PSG-CH-iQシリーズ

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

NC門形平面研削盤　PSG-CH-iQシリーズ

Double Column Type NC Surface Grinding Machine Series

～コンパクト・高精度・高能率加工要求に応える高剛性門形平面研削盤～

NC門形平面研削盤

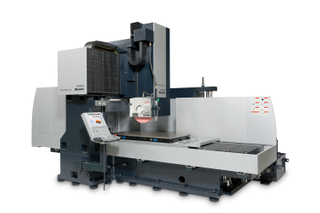

PSG158CH-iQ

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

PSG158CH-iQ　チャックサイズ　１,５００×８００mm

PSG208CH-iQ　チャックサイズ　２,０００×８００mm

PSG308CH-iQ　チャックサイズ　３,０００×８００mm

PSG408CH-iQ　チャックサイズ　４,０００×８００mm

---

コンセプト

自動車用モータコア用順送金型や液晶部品加工分野での高精度要求、金型ベース加工業界殻の高能率研削要求・短納期に応える門形平面研削盤。

---

特徴

・ロングセラーのコラム形平面研削盤PSG208DXNCのフロアスペースと段取りの容易性を継承し、といし幅100mmを使用することで前後幅最大1,000mmまで加工可能な高能率研削盤です。

・世界戦略の文字レス対話ソフト(iQソフト)は、画面上のアイコンを見ながらタッチ入力で容易に操作できます。

・CH-iQシリーズは、平面研削盤で初めて自動データ作成機能を搭載しました。総取り代と精取り代を入力、次に砥石の粒度を入力するだけで、研削加工理論に当社の経験値を加味した最適な研削条件とドレス条件を自動作成します。

・粗ドレスはオプションの上部ドレス、仕上げは卓上ドレス装置の組み合わせでドレス時間を短縮。さらにシフトプランジ研削サイクルは粗取りをトラバース研削/仕上げをプランジ研削で行う事で、サイクルタイム短縮に大きく貢献します。
