CNC門形平面研削盤 PSG-CHNCシリーズ

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

CNC門形平面研削盤　PSG-CHNC,CHVNCシリーズ

Double Column Type CNC Surface Grinding Machine Series

～コンパクトタイプの高剛性門形研削盤～

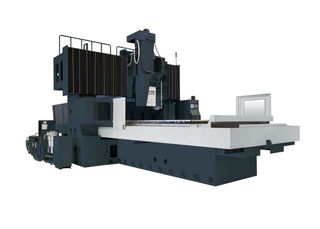

CNC門形平面研削盤

PSG4025CHNC

CNC門形平面研削盤

PSG2010CHVNC

※本機写真にはオプションが含まれています。

---

シリーズラインナップ



PSG2010CHNC　チャックサイズ　２,０００×１,０００mm

PSG3010CHNC　チャックサイズ　３,０００×１,０００mm

PSG2015CHNC　チャックサイズ　２,０００×１,５００mm

PSG3015CHNC　チャックサイズ　３,０００×１,５００mm

PSG4015CHNC　チャックサイズ　４,０００×１,５００mm

PSG3020CHNC　チャックサイズ　３,０００×２,０００mm

PSG4020CHNC　チャックサイズ　４,０００×２,０００mm



---

複合加工機ラインナップ

旋回軸仕様機　PSG-CVNC(V:Vertical)
2頭軸仕様機　 PSG-CHVNC(HV:Horizontal＆Vertical)

---

コンセプト

平面研削盤の必要要件を満たした超精密ベッド研削盤シリーズを大幅にラインナップ。

---

特徴

・レベル調整ができないクロスレール上の動的真直度は、といし軸移動によるタワミ量を予めクラウニング加工にて傾向付けをしておきますが、組み付け時の微調整は組み込んである独自のメカ的調整機構で仕上げています。この機構は、納入後の経時変化で調整が必要になってもクロスレールを取り外さずに調整が可能な利点があります。

・CHNCシリーズと複合加工機のラインナップは、「大型ベッド研削盤までは必要ない」ユーザーニーズから生まれた多目的用途のコンパクトマザーマシンです。

・高い面粗さが要求されるフォトマスク、塗工装置用ノズル等の液晶関連部品では、研削加工の後工程にポリッシュ加工が必要なケースがあります。本機種を前工程用研削盤とし、後工程の遊離砥粒加工機も含めた構成をご提案できます。
