CNC門形平面研削盤 DCG-NCシリーズ

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

CNC門形平面研削盤　DCG-NCシリーズシリーズ

Double Column Type CNC Surface Grinding Machine Series

～クロスレール移動式の門形平面研削盤～

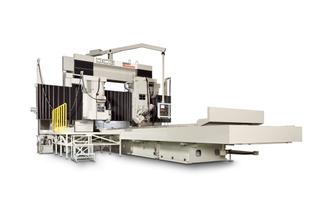

CNC門形平面研削盤

DCG8020NC

CNC門形平面研削盤

DCG6020NC

旋回といし軸

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

DCG4015NC　チャックサイズ　４,０００×１,５００mm

DCG6015NC　チャックサイズ　６,０００×１,５００mm

DCG8015NC　チャックサイズ　８,０００×１,５００mm

DCG10015NC　チャックサイズ　１０,０００×１,５００mm

DCG4020NC　チャックサイズ　４,０００×２,０００mm

DCG6020NC　チャックサイズ　６,０００×２,０００mm

DCG8020NC　チャックサイズ　８,０００×２,０００mm

DCG10020NC　チャックサイズ　１,００００×２,０００mm

---

コンセプト

工作機械の複合案内面などに最適なベッド研削盤。

---

特徴

・テーブル全面サイズで高精度加工を実現するため、クロスレールには、真直度を維持するための弊社独自のメカ的調整機構を装備。クロスレールの真直度調整は組み上がった後の調整が困難なため、前加工を繰り返して傾向付けをしています。この機構により、納入後数年経過し調整が必要になってもクロスレールを取り外さずに調整が可能です。

・中凸加工、中凹加工の必要なクラウニング研削にもオプションで対応。工作機械フレームの傾向付けに要する時間が削減できます。
