CNC高精度成形研削盤　HPG500NC

CNC High Precision Form Grinding Machine Series

～汎用機と同じように使えるNC成形研削盤～

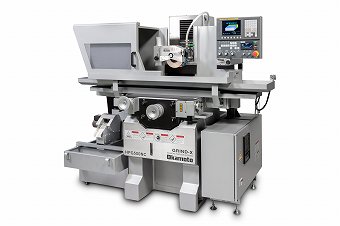

CNC高精度成形研削盤

HPG500NC/HPG500NCハイスピードストローク仕様

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

HPG500NC　標準仕様

HPG500NC　ハイスピードストローク仕様

---

コンセプト

上下・前後位置決め精度の追求を目的として開発された廃油処理不要のエコなNC成形研削盤。

---

特徴

・上下前後送りは最小設定0.1μm、左右前後スライドはV-V摺動面を採用し伝統のキサゲ摺り合わせによる高精度仕様。

・SUSカバー標準採用、機械カバーの寿命アップ。

・トイシ軸の剛性比は従来機の1.45倍。フレームを大型化し前後の安定性を増加の高剛性仕様となります。

・油圧レス構造を採用し熱変位の最大要因を排除。廃油処理が不要になることでCO2削除効果は199.2kgを達成しました。

・標準ソフトでといし成形ソフトを搭載、3方向ドレス装置との組合せで成形研削を簡易化。

・上下前後スケールフィードバックを標準仕様、従来オプションであったトイシ軸モーター2.2kWとトイシ軸インバータも標準仕様の高精度仕様を実現しました。
