CNC精密内面研削盤 IGM15NCⅢ/IGM15NCⅢ-2

画像及び文章引用：「株式会社岡本工作機械製作所」ウェブサイト

CNC精密内面研削盤　IGM15NCⅢ / 15NCⅢ-2

CNC Precision Internal Grinding Machine Series

～NC内面研削で輪郭形状&複合形状加工まで実現～

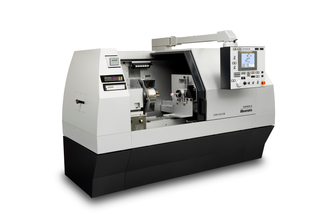

CNC精密内面研削盤

IGM15NCⅢ

CNC精密内面研削盤

IGM15NCⅢ-2

※本機写真にはオプションが含まれています。

---

シリーズラインナップ

IGM15NCⅢ・IGM15NCⅢ-2

---

コンセプト

文字レスタッチパネル入力と加工データ自動設定機能で、データ入力作業を徹底短縮。

当社独自のプログラムソフトにより、輪郭形状・複合加工はもちろん、超硬ダイスのコンタリング加工に対応します。

---

特徴

・IGM15EXⅢと同様のソフトを搭載、といしの粒度とといし径・といし幅を入力、あとはワーク定寸径を入力するだけで、最適な研削条件とドレス条件を自動作成します。

・画面には文字がなく、パネルボタンを見ながらタッチを行うことで、入力が完了します。またタッチパネルを採用することにより余分なスイッチ関係を省いています。

・IGM15NCⅢはオプションで同時2軸テーパ・コンタリング成形ソフトを用意。高度な研削を行うことが可能な上、研削条件を保存する事も可能。

・IGM15NCⅢ-2は2つのといし軸により段付き穴・端面・テーパ・外周加工をワンチャッキングで研削をすることが可能。同芯度や直角度の精度向上が図れます。

・切込み軸はクローズドループ・スケールフィードバック方式を標準採用することで、定寸精度を格段に向上させています。
