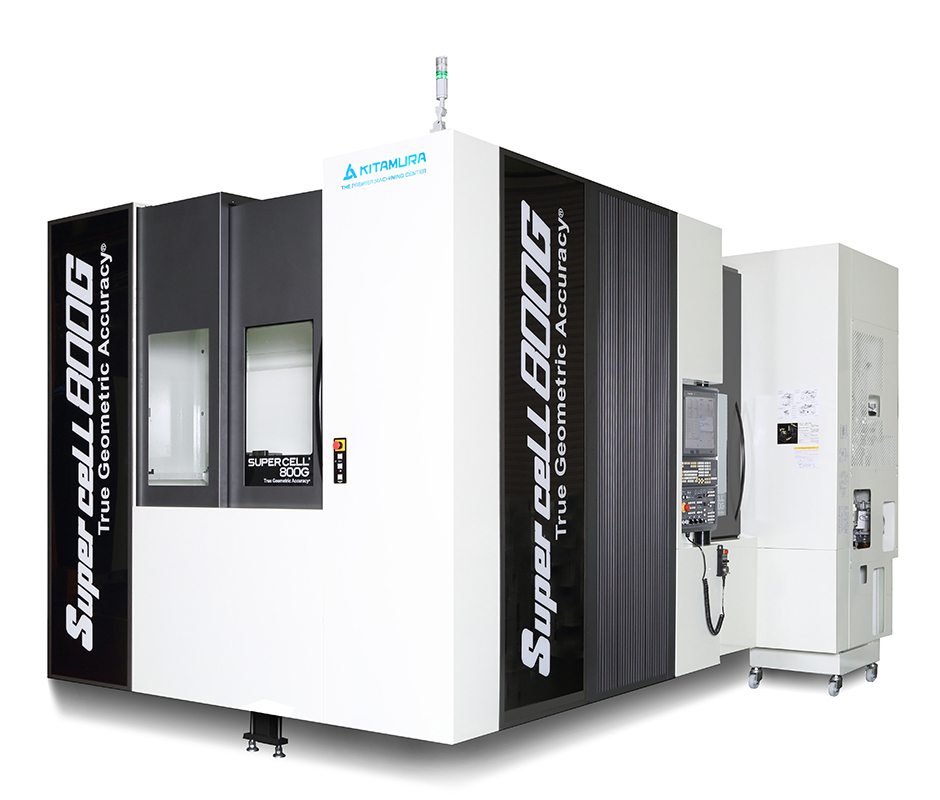

5軸制御マシニングセンタ SUPERCELL-800G

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

SUPERCELL-800G

・高精度同時５軸制御FMC
・多品種少量生産を実現する長時間無人化対応FMC
・位置決め精度±0.002mm/全軸フルストローク 繰り返し精度±0.001mm
・傾斜軸中心と回転軸テーブル上面が直線上に配置された5軸原点共有構造
・最大21パレット仕様等のFMS対応や工具マガジン拡張が可能

標準仕様

テーブル	テーブル作業面の大きさ	630mm x 630mm
移動領域	X軸	1,100 mm
	Y軸	1,100 mm
	Z軸	1,000 mm
	A軸	-120°～ +30°
	B軸	360°
主軸	主軸端形状	NST No.40
	主軸回転数 (オプション）	20 ~ 20000min-1
早送り速度	X軸	60,000
	Y軸	60,000
	Z軸	60,000
自動工具交換装置（ATC）	工具収納本数（オプション）	122 (174、174、230、258、314) 本
