大型同時5軸制御マシニングセンタ Mytrunnion-7G

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

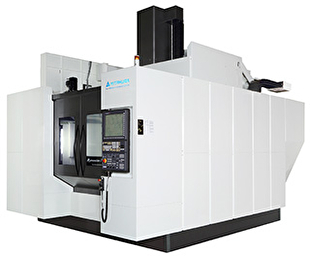

Mytrunnion-7G

・大型同時5軸制御立形マシニングセンタ
・最大加工ワーク寸法：φ1170×740mm
・最大積載重量：2000Kg
・クラス最大出力40Kwによる高剛性重切削能力
・傾斜軸、旋回軸の5軸制御駆動部は、バックラッシの無い俊敏な高速軸送りが可能

標準仕様

テーブル	テーブル作業面の大きさ	φ1,000mm
加工物最大寸法	加工物最大寸法	φ1,170 x H740 mm (制限有り)
移動領域	X軸	1,190 mm
	Y軸	1,380 mm
	Z軸	765 mm
	A軸	-120°～ +30°
	C軸	360°
主軸	主軸端形状	NT.50
	主軸回転数	12000min-1
自動工具交換装置（ATC）	工具収納本数（オプション）	60(100)本
