メーカ情報:

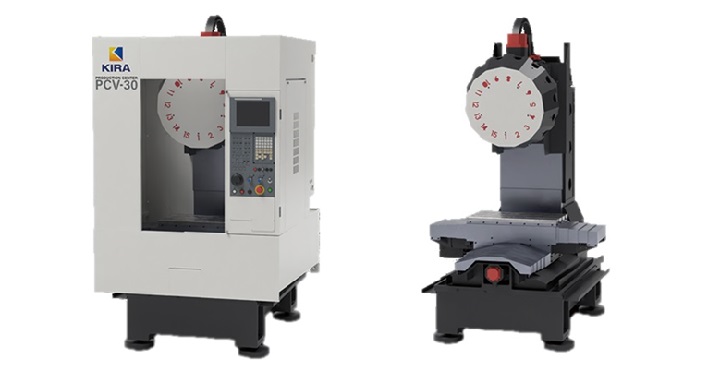

キラ・コーポレーション
カテゴリ:
立形マシニングセンタ
型番 | 価格情報 |
---|---|
PCV-30 | ¥5,800,000- |
※情報提供おまちしております。
画像及び文章引用:「株式会社キラ・コーポレーション」ウェブサイト
進化するグローバルスタンダードマシン
コンパクトなライン対応形
ローエンドながら高い剛性と信頼性を実現
- 小型ながら機械剛性を追求
- ライン対応形 機械幅最小1250mm
- 自動化でのワーク搬入出に対応
特長
【高剛性】
ローラーガイド
全軸にローラーガイドを採用したことで重切削も可能にします。
大径ボールねじ
大径ボールねじを採用したことで高い剛性を実現しています。
構造解析技術
最先端の構造解析技術により最適な構造を実現しています。
【コンパクト設計】
省スペースタイプ
工場スペースを有効に使える機械幅1250mmのコンパクト設計で自由度の高い生産ラインの構築が可能です。
標準タイプ
機械幅1500mmのワイド仕様で幅の広い治具などの搭載を可能にします。
【自動化対応 Y軸+200mmストローク】
ガントリーローダー対応 Y軸ストローク延長
ガントリーローダー搬入出専用のY軸+200mmストローク仕様は、ATCマガジンの干渉を避けてガントリーローダーの設置が可能です。
また、ロボットなどを使用する際にも広いスペースが確保でき自由度の高い搬入出動作が容易です。
【主な仕様】
移動量 X軸 500mm Y軸 標準:300mm 自動化対応タイプ:300mm (加工用) +200mm (搬入出専用)
Z軸 300mm テーブル 作業面の大きさ 660mm x 350mm 工作物許容質量 150kg (均一荷重) 主軸 回転速度 BB仕様: 50-10000min-1 (標準) CB仕様: 50-15000min-1 (高速)
DB仕様: 50-24000min-1 (超高速)
AB仕様: 50-10000min-1 (高剛性)
主軸端 7/24 テーパ No.30 送り速度 早送り(X,Y,Z) 48m/min 工具交換装置(ATC) ツールシャンク BT30 工具収納本数 15本 (標準) 21本 (オプション)
機械の大きさ 機械の高さ 2128mm 所要床面の大きさ 省スペースタイプ: 1250mm x 2450mm 標準タイプ: 1500mm x 2450mm
省スペース自動化対応タイプ: 1250mm x 2560mm
自動化対応タイプ: 1500mm x 2560mm
機械質量 標準:約2200kg
