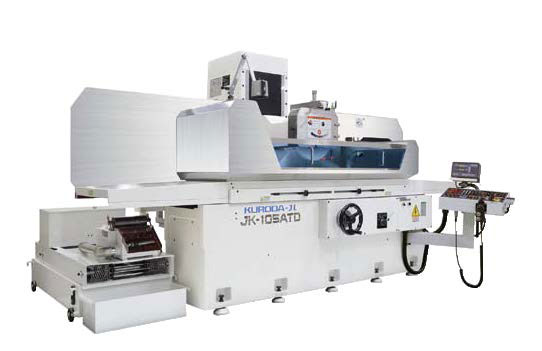

精密平面研削盤 JKシリーズ



105～207の12タイプの中～大型平面研削盤

コストパフォーマンスに優れたグローバルスタンダードマシン。W2000×L700まで対応した当社最大サイズの平面研削盤。
充実した装備を標準パッケージとしてご用意しております。

【TypeⅠ：標準パッケージ】
【TypeⅡ：アップグレードパッケージ】
※107, 127, 157, 207 サイズは受注生産です

特徴

・視認性の良いパネルで正確な操作
・研削条件等の設定は簡単なテンキー入力
・荒/仕上げ加工時の前後速度、切り込みを個別に設定でき、より高品位、高能率な加工が可能です。自動サイクル終了時、自動的に電源がOFFになります。
・片端、両端切りみが選択可能です。
・前後加工ストローク設定はティーチングによるワンタッチ入力。

性能・仕様

項目	単位	JK-105	JK-106	JK-125	JK-126	JK-155	JK-156	JK-205	JK-206
テーブル作業面積 (長さx幅)	mm	1050 x 500	1050 x 600	1550 x 500	1550 x 600	1550 x 500	1550 x 600	2050 x 500	2050 x 600
テーブル最大移動量 (X x Z)	mm	1200 x 560	1200 x 660	1700 x 560	1700 x 660	1700 x 560	1700 x 660	2200 x 560	2200 x 660
テーブル上面から スピンドル中心までの距離	mm	600
砥石寸法 (外径 x 幅 x 内径)	mm	405 x 50 x 127
マグネットチャック寸法 (長さ x 幅 x 高さ:85)	mm	1000 x 500	1000 x 600	1200 x 500	1200 x 600	1500 x 500	1500 x 600	2000 x 500	2000 x 600
本体寸法 (組立時) (幅 x 奥行 x 高さ)	mm	3670 x 3040 x 2070	3670 x 3140 x 2070	4820 x 3040 x 2070	4820 x 3140 x 2070	4820 x 3040 x 2070	4820 x 3140 x 2070	5820 x 3040 x 2070	5820 x 3140 x 2070
本体重量	kg	6000	6500	7500	8000	7500	8000	9000	9500
