1台の研削盤で円筒と非真円形状の研削加工を実現

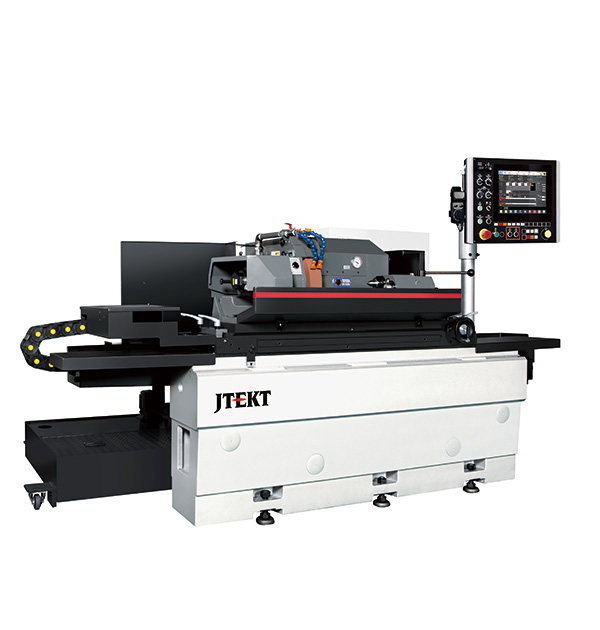

CNC円筒研削盤

GL4Pi
ポリゴン研削パッケージ

製品の特長

パッケージ加工形状

C-X制御方式

ワーク回転（C軸）と、といし台の送り（X軸）を同時2軸制御することにより、回転する非円形加工部をといし台に追従させ、求める形状を創成研削します。

工程集約 ＆ 同軸度向上

複数工程を1台に集約。ワンチャッキング加工で円筒部・非真円部の同軸度が向上します。

使いやすい入力画面

図に従って必要な寸法を入力し加工が可能です。 （リフトデータ作成は必要ありません）

仕様

	GL4Pi-50 GL4Pi-100 GL4Pi-150 GL4Pi-200
センタ間距離	mm 共通 500 1000*1 1500*1 2000*1
テーブル上振り	mm 標準付属 φ320 mm 特別付属 φ400*1
研削直径	mm 共通 0〜φ300
センタ間負荷質量	kg 共通 150
といし外径×内径	mm 標準付属 Pタイプ：φ510×φ203.2 mm 特別付属 –
といし最大幅	mm 標準付属 50 mm 特別付属 –
といし周速度	m/s 標準付属 45 m/s 特別付属 –

*1：心間1000mm/1500mm/2000mm、振りφ400mm対応は、個別対応いたしますので、弊社営業にご相談ください。
