高精度かつ使いやすさをさらに進化

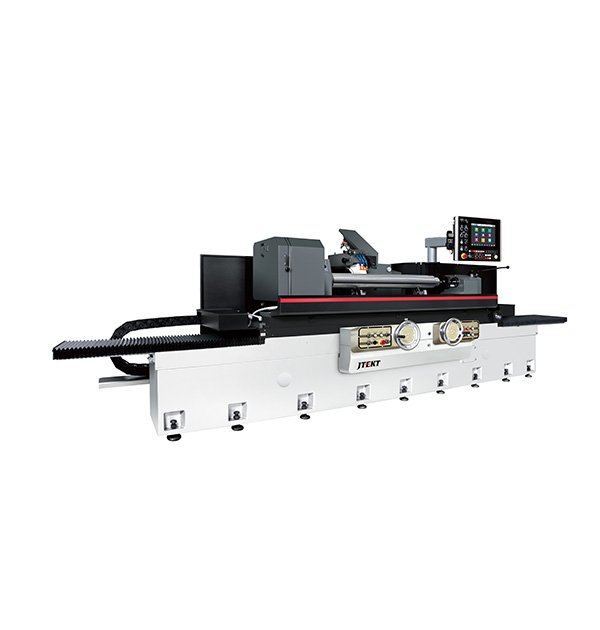

大型円筒研削盤

GE6i

製品の特長

ボールねじのうねりを遮断するテーブル送り機構

長期に渡り、高精度な研削加工を安定してお使いいただくために、JTEKT独自のテーブル送り機構を採用しています。ボールねじのうねりをテーブルに影響させないことで、真直度や面性状の向上を図っています。

Rクラウニング　トラバース研削サイクル

ロール等で、クラウニングが要求される場合、常に、研削ノウハウを持った熟練作業者が機械につきっきりとなり、生産性があがらない場合があります。そのため、GE6iは、2軸CNCの機能を使い、簡単な入力で、だれでも、クラウニング形状を作ることができるように、Rクラウニングトラバース研削サイクルをご準備しています。

仕様

テーブル上振り	mm φ560
センタ間距離	mm 1,000 1,600 2,500 3,200 4,000
研削直径	mm φ0～φ550
標準といし寸法	mm φ610×75[125]×φ254 [φ760×75[100]×φ304.8]
といし周速度	m/s 33[45]
といし台最小設定単位	m/min φ0.0001
といし軸電動機	kW 11
正味質量	kg 8,000 10,000 12,000 14,000 17,000

[　]はoption
