CBNクランクシャフト研削盤 GF50MS/GF50MH

メーカ情報: ジェイテクト
カテゴリ: 特殊研削盤

型番 価格情報
GF50MS -
GF50MH -

※情報提供おまちしております。

画像及び文章引用:「株式会社ジェイテクト」ウェブサイト

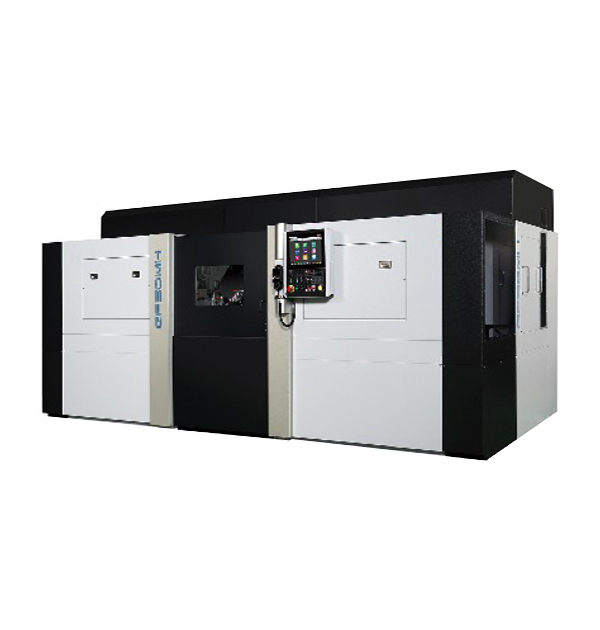

GF50MS / GF50MH

高精度・高生産性・フレキシブル性を実現したツインといし仕様

CBNクランクシャフト研削盤

GF50MS / GF50MH

製品の特長
左右といしの接近性向上による加工段数削減
左右といしの最接近距離を従来の50mmから18mmに短縮したことで隣接したピン部とジャーナル部を同時に加工することを可能としました。これにより加工段数を削減しサイクルタイムを短縮します。(端面研削仕様時は不可)

ピン位相割出しシステムによる段取り替えレス
タッチセンサを用いたピン位相割出しシステムにより、ピン径、ピンストロークの異なる多種工作物に対応し段取り替えレスを実現します。 段取替え時間を大きく短縮することができ生産性向上に貢献します。(といし径管理、端面割出しも兼用します。)

仕様
GF50MS-70T GF50MH-70T
テーブル上振り
mm φ500
センタ間距離
mm 700
研削直径
mm φ35~φ85
最大工作物径
mm φ220
といし
外径 mm φ650
最大幅 mm 50
周速度 m/s 120 120[150]
といし台トラバース方式
V平スライドボールねじ 静圧スライドボールねじ
機械寸法(幅×奥行き)
mm 4,800×4,775(クーラントタンク除く)

[ ]はoption
