フレキシブル旋回主軸で高能率5軸加工を実現

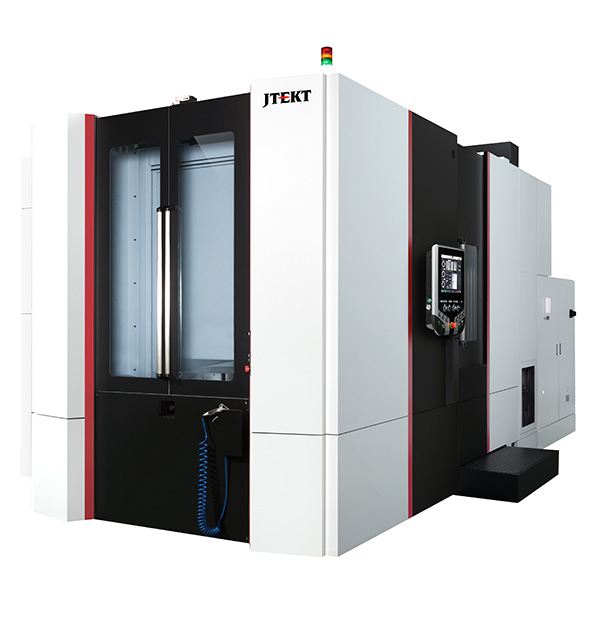

5軸マシニングセンタ

FH630SX-5A

製品の特長

フレキシブル旋回主軸(C軸ユニット)

傾斜旋回式主軸の採用により、パレット上に大きな工作物が積載可能です。主軸側に旋回軸(C軸)を持つので工作物の重量に左右されず、また工具長100mmのポイントを中心に旋回する傾斜旋回式主軸は主軸旋回に伴う直線軸の移動距離が最短となり、より大きな工作物を一度の段取りで加工可能です。

優れた主軸接近性

最適な軸配置と堅牢な機械剛性により優れた主軸接近性を実現。主軸垂直姿勢時にはパレット中心から更に300mmの位置まで到達可能で、広い加工範囲を確保しています。

工作物最大寸法・質量

5軸の機械でも、4軸機と同様なシステムアップが可能

パレット、パレットハイト、工作物制限(振り×高さ、質量)が既存□630機(FH630SX-i)と共通なので、既存FMSへ容易に接続が可能。様々な生産形態にフレキシブルに対応します。

仕様

テーブル＆パレット	テーブル寸法 (パレット寸法) mm 630×630 パレットハイト（床面より） mm 1,250 パレット上積載質量 kg 1,500
移動量	X軸 mm 800 (+300_ATCストローク) Y軸 mm 850 Z軸 mm 1,050 C軸 ° -210～+20 工作物最大振り×工作物最大高さ mm φ1,170×1,600
主軸	主軸回転速度 min-1 50～15,000 [50～8,000] 主軸端形状 BT No.50 Big+ [HSK-A100] 主軸用電動機　短時間/連続 kW 55/37 [80/55]
ATC	工具保有数 本 60 [121]
面積・質量	所要床面積 (幅×奥行) mm 6,670×4,320 マシン高さ mm 4,135 正味質量 (本体のみ) kg 22,000

[　]はoption
