画像及び文章引用：「三井精機工業株式会社」ウェブサイト

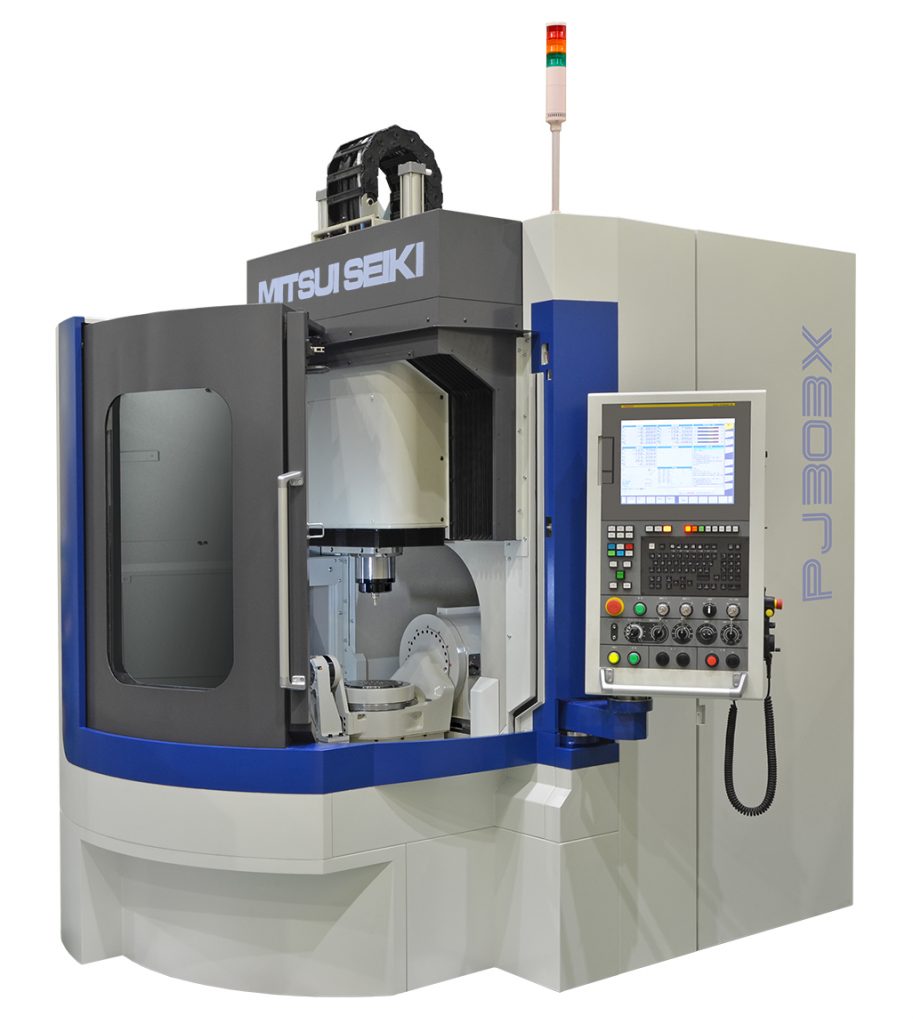

立形マシニングセンタ（プレシジョンセンタ）リニアモータ機 VLシリーズ

PJ303X

• 全軸にリニアモータを採用したことにより、バックラッシュやロストモーションがなく、高速で高精度な加工が可能
• X,Y,Z軸 早送り速度20m/min 切削送り速度10m/min
• 高精度、高分解能制御のスケールを使用　スケールの分解能1.25nm(ナノメートル)
• 可動部は軽く、不可動部は重い構造とした高剛性マシン
• 微小送りの高速応答性に優れ、微細穴加工から3次元微小ブロック加工まで、指令に忠実な加工を実現
• 回転軸（C軸）、傾斜軸（A軸）にDD（ダイレクトドライブ）モータを採用

仕様

項目		単位	型番：PJ303X
ストローク	X軸	mm	300
	Y軸	mm	325
	Z軸	mm	200
テーブル	テーブル寸法	mm	φ180
	最大積載質量	kg	20
送り速度	XYZ軸	m/min	20
ATC	工具貯蔵本数	本	24
機械質量		kg	5,500
