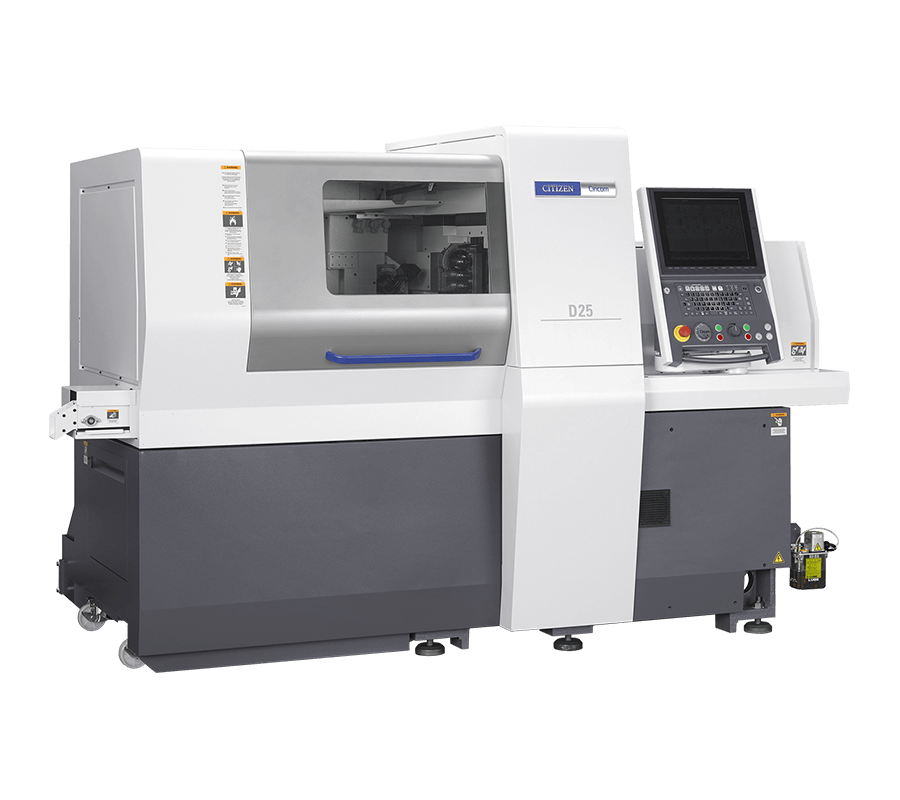

主軸台移動形CNC自動旋盤

Cincom D25

ダブルくし刃の機械構成で複合加工性能と生産性を両立！

複合加工性能と高生産性の両立。
小径精密部品の複合・複雑形状加工の答えがここに！

• ダブルくし刃構成にB軸機能を搭載。複合加工性能と高生産性を両立しています。
• ダブルくし刃の機械構成で最大ツール取付本数59本を実現。同時加工や非切削時間の短縮で生産性を向上。
• ツール取付本数の増加、各種モーターはワンランク上を標準装備。GB／GBL主軸切り替えなど標準で装備しています。

製品仕様

製品一覧

型式		D25VII	D25VIII
最大加工径		ø25mm
最大加工長	ガイドブッシュ機	250mm
	ガイドブッシュレス機	2.5D
正面最大穴あけ径		ø12mm
正面最大ネジ立径(切削タップ)		M10
主軸回転数		Max.10,000min-1
くし刃回転工具最大穴あけ径		ø10mm
くし刃回転工具最大ネジ立径（切削タップ）		M8
くし刃回転工具回転数		Max.9,000min-1
背面主軸最大チャック径		ø25mm
背面主軸最大ワーク出量		50mm
背面加工最大穴あけ径		ø12mm
背面主軸最大ネジ立径		M10
背面主軸回転数		Max.10,000min-1
ツール取付数		59本	43本
ツールサイズ	バイト	□16mm／□19mm
	スリーブ	ø25.4mm
早送り速度	Z2軸	24m/min
	その他	32m/min
電動機	主軸ドライブ用	3.7/5.5kW
	くし刃工具主軸ドライブ用	2.2kW
	背面主軸ドライブ用	2.2/3.7kW
	背面工具主軸ドライブ用	1.0kW
定格消費電力		13kVA
負荷運転平均電力		7.1kVA
センター高さ		1,050mm
重量		3,450kg
