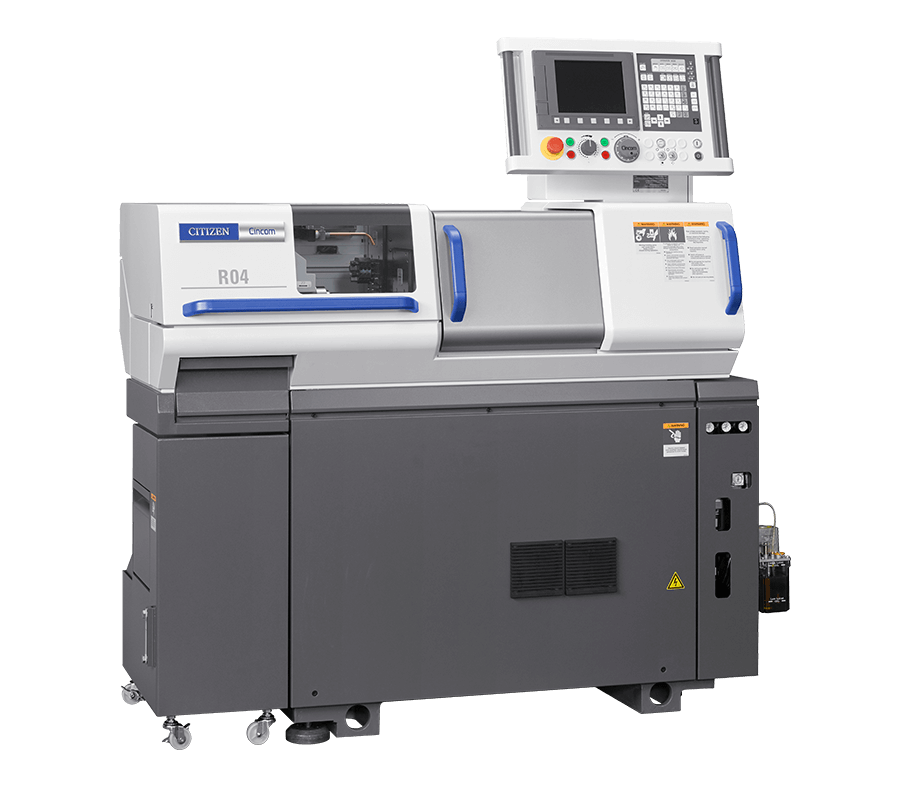

主軸台移動形CNC自動旋盤 Cincom R01/04

画像及び文章引用：「シチズンマシナリー株式会社」ウェブサイト

主軸台移動形CNC自動旋盤

Cincom R01/04

超小径精密部品加工に対するCincomの答えがここにある

時計部品やプローブ・コネクターピンをはじめとする、超小径精密部品加工において「最適な一台とは何か」「本当の使いやすさとは何か」　一から機械構造を見直し、その答えを追求しました。

• 刃物台とガイドブッシュの取り付け部分一体化、モーター出力の最適化や油冷冷却方式の採用などにより、機械全体での熱変位の抑制を追求
• 従来機比約25%の小型化で大幅な軽量化を実現した主軸。低振動と素早い加減速で常用回転数20,000min^-1を実現
• 各種部品の小型化や配置の変更で機械本体奥行535mmの省スペースを実現。工場内の狭小スペースにも機械設置が可能

製品仕様

製品一覧

型式		R01II	R01VI	R04II	R04VI
最大加工径		ø1mm		ø4mm
最大加工長	固定型ガイドブッシュ	20mm		40mm
	ロータリーガイドブッシュ	20mm		30mm
正面最大穴あけ径		ø3mm
正面最大ネジ立径(切削タップ)		M3
正面貫通穴径		ø10mm
主軸回転数		Max.20,000min-1
くし刃回転工具最大穴あけ径		ø2mm
くし刃回転工具最大ネジ立径（切削タップ）		M2
くし刃回転工具回転数		Max.8,000min-1
背面主軸最大チャック径		－	ø1mm	－	ø4mm
背面主軸最大ワーク出量		－	10mm	－	10mm
背面加工最大穴あけ径		－	ø3mm	－	ø3mm
背面主軸最大ネジ立径		－	M3	－	M3
背面主軸回転数		－	Max.20,000min-1	－	Max.20,000min-1
ツール取付数		13本	17本	13本	17本
ツールサイズ	バイト	□8mm
	スリーブ	ø15.875mm
早送り速度	全軸	30m/min
電動機	主軸ドライブ用	0.5/0.75kW
	くし刃工具主軸ドライブ用	0.1kW
	背面主軸ドライブ用	－	0.5/0.75kW	－	0.5/0.75kW
	切削油用	0.06kW
定格消費電力		2.3kVA	3.4kVA	2.3kVA	3.4kVA
負荷運転平均電力		0.9kVA	1.6kVA	0.9kVA	1.6kVA
センター高さ		1,000mm
質量		1,050kg	1,100kg	1,050kg	1,100kg
