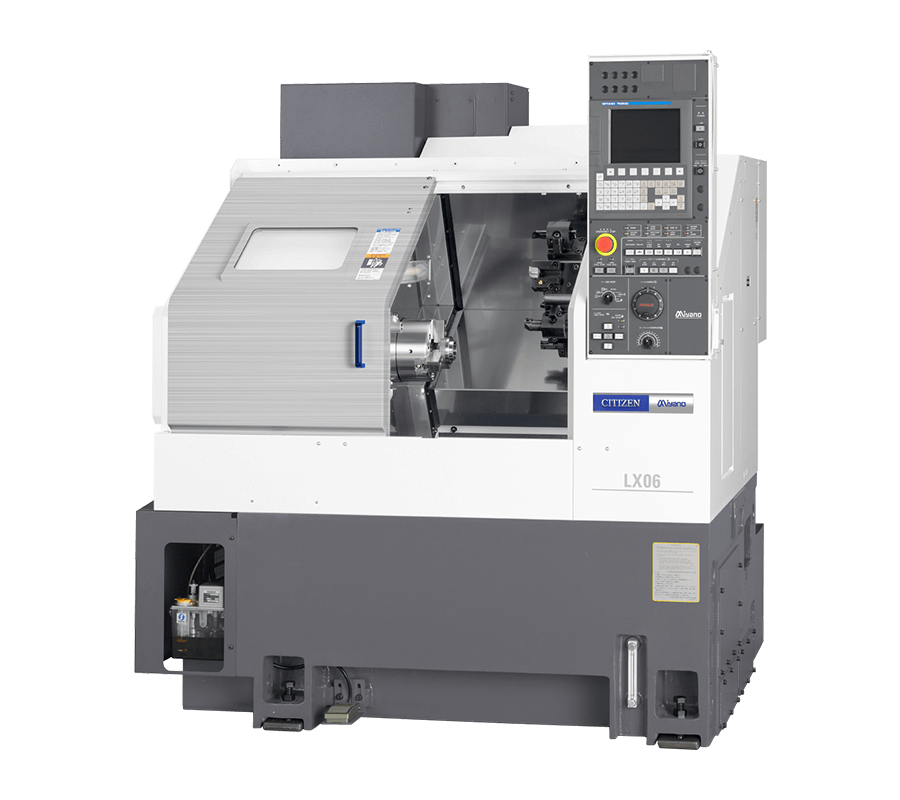

Miyano LX06/08E

重切削やハードターニングが可能な6インチコンパクトチャッカー機

高剛性な擦り合わせスライド、振動減衰性に優れたタレット、復列コロ軸受・アンギュラーを採用した高剛性スピンドル、それを支える定盤リブ構造の重量級30°スラントベッド。高次元で結実した基本性能が、安定した加工精度を発揮。豊富なローダーバリエーションで自動化のニーズにお応えします。

• ガントリーローダー、NCローダー等の組み合わせにより、省人化運転も可能

製品仕様

製品一覧

型式		LX-06E3	LX-08E3
パワーチャックサイズ		6″ 油圧	8″ 油圧
コレットチャック最大口径	静止型/引型	ø50/50 mm	ø51/51 mm
最大加工径		ø165 mm	ø210 mm
最大加工長さ	テール使用時	250 mm	220 mm
主軸回転速度範囲		60～5,000 min-1	40～4,000 min-1
主軸モーター		AC 7.5/5.5 kW	AC 11/7.5 kW
刃物台の形式		8角タレット
角バイトのシャンク高さ		□20 mm	□25 mm
穴工具シャンク径		ø32 mm	ø40 mm
スライド移動量	X軸	150 mm
	Z軸	300 mm
割出時間		0.25 sec./ 1 pos.
ライブセンターサイズ		MT.3
テールストックスライド最大推力		4.9kN/ 1.9Mpa
クイル移動量		100
テールストックスライド移動量		185
所要床面の大きさ(本体)		1,550×1,480 mm	1,620×1,480 mm
質量（ハンドワーク）		約2,500 kg	2,820 kg
