主軸台固定形CNC自動旋盤

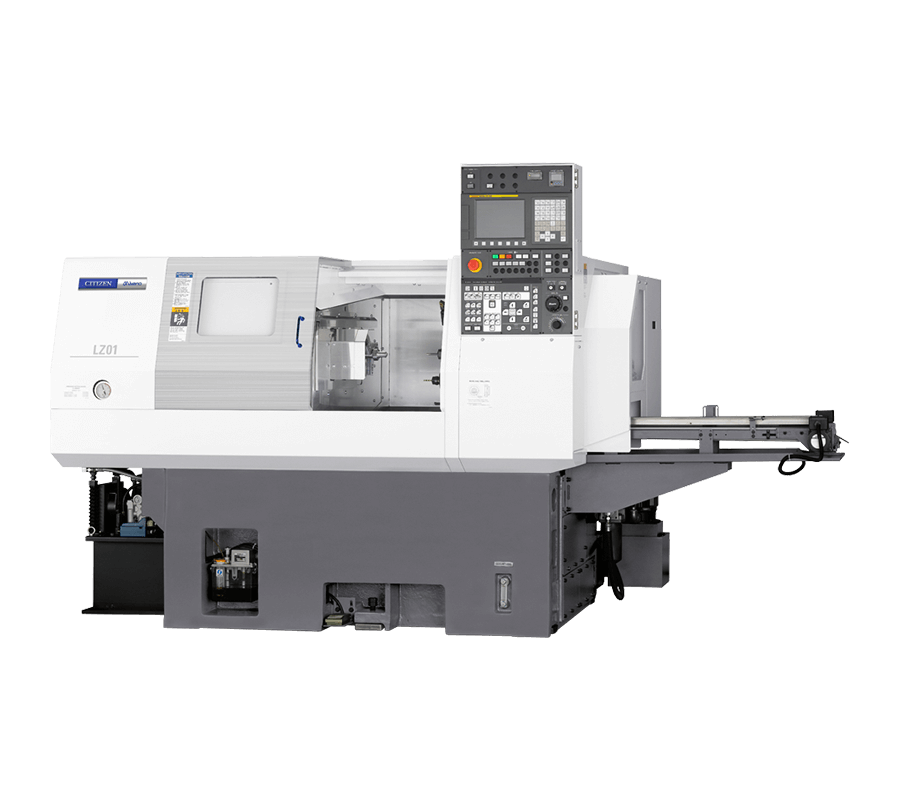

Miyano LZ01

高速ローディングを可能にしたチャッカー機

汎用型機内ローダーヘッドを装備した高精度チャッカー機。ローダーヘッドとスピンドルが連動することにより、ローディングタイムを大幅に短縮します。

• 刃物台はY軸のみのシングルスライド（01RY）とし、主軸にX軸とリニアガイド化したZ軸を受け持たせることにより、剛性と高速移動を両立
• ローダーヘッドを軸とした豊富なシステム構成により、様々な自動化ニーズに対応

製品仕様

製品一覧

型式		LZ-01R2	LZ-01RY2
パワーチャックサイズ		6″ 油圧
パワーチャック最大加工経		ø70 mm
静止型コレットチャック最大口径		ø50 mm
最大加工長さ		80 mm
主軸回転速度		60～6,000 min-1
主軸モーター		7.5/5.5 kW
主軸台移動量	X軸	245 mm
	Z軸	240 mm
刃物台の形式		12角タレット
角バイトのシャンク高さ		□20 mm
穴工具シャンク径		ø25 mm
回転工具最大取付数		6
スライド移動量	Y軸		±35 mm
最大ワークサイズ		ø70×80 mm
最大ワーク質量		0.7 kg×2
機械の高さ		1,680mm
所要床面積		2,100×1,555mm
質量		約3,600 kg	約4,000 kg
