| 型番 | 価格情報 |
|---|---|
| GN3200 | ￥7,150,000- |
※情報提供おまちしております。
画像及び文章引用：「シチズンマシナリー株式会社」ウェブサイト
製品情報
高精度CNC旋盤

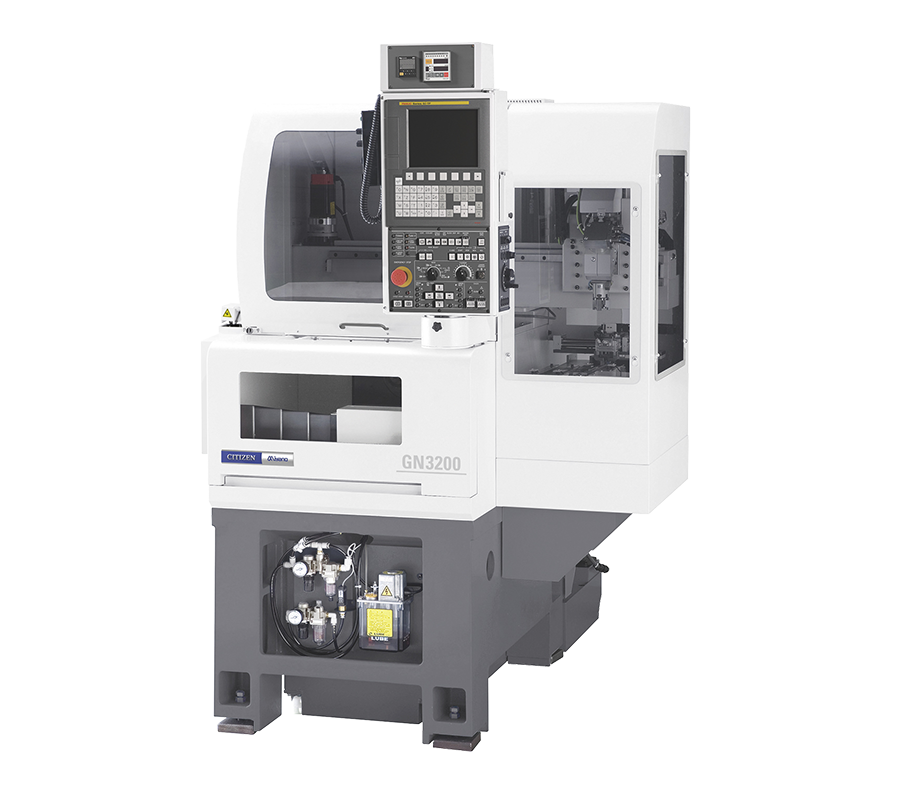

Miyano GN3200
高精度・省スペース・高速ローダーのチャッカー機
伝統の高精度設計を受け継いだ、省スペース高精度チャッカー機です。
高精度な位置決めと、抜群の形状精度を発揮します。
- 減衰性の高いシングル滑りスライド構造と、潤滑油の吐出制御により微動追従性を高めロストモーションをゼロに近づけました
- サービスタイム3.5秒の高速ガントリーローダーやIN/OUTストッカー等の周辺装置との組合せでさまざまな自動化ニーズに対応
製品仕様
| 型式 | GN-3200 | ||
|---|---|---|---|
| 加工能力&チャックシステム | パワーチャック | 空圧 | 3″(4″) 精密チャック |
| ダイヤフラムチャック | 空圧 | 4″ | |
| コレットチャック最大口径 | 静止型（パッド方式） | ø35 mm | |
| 引型（パッド方式） | ø40 mm | ||
| 最大加工長さ | 50 mm | ||
| 主軸 | 主軸モーター | 15分/連続 | 2.2/1.5 kW |
| 主軸回転速度範囲 | 80～8,000 min-1 | ||
| 刃物台 | 刃物台の形式 | 水平リニアタレット | |
| 角バイトのシャンク高さ | □10 mm、□12 mm、□16 mm | ||
| 穴工具シャンク部の直径 | ø20 mm | ||
| 刃物台移動量 | X軸 | 180 mm | |
| Z軸 | 200 mm | ||
| 機械の大きさ | 機械の高さ | 1,600 mm | |
| 主軸中心高さ | 875 mm | ||
| 所要床面積（間口×奥行き） | 700 mm×1,460 mm | ||
| 質量 | 1,500 kg | ||
