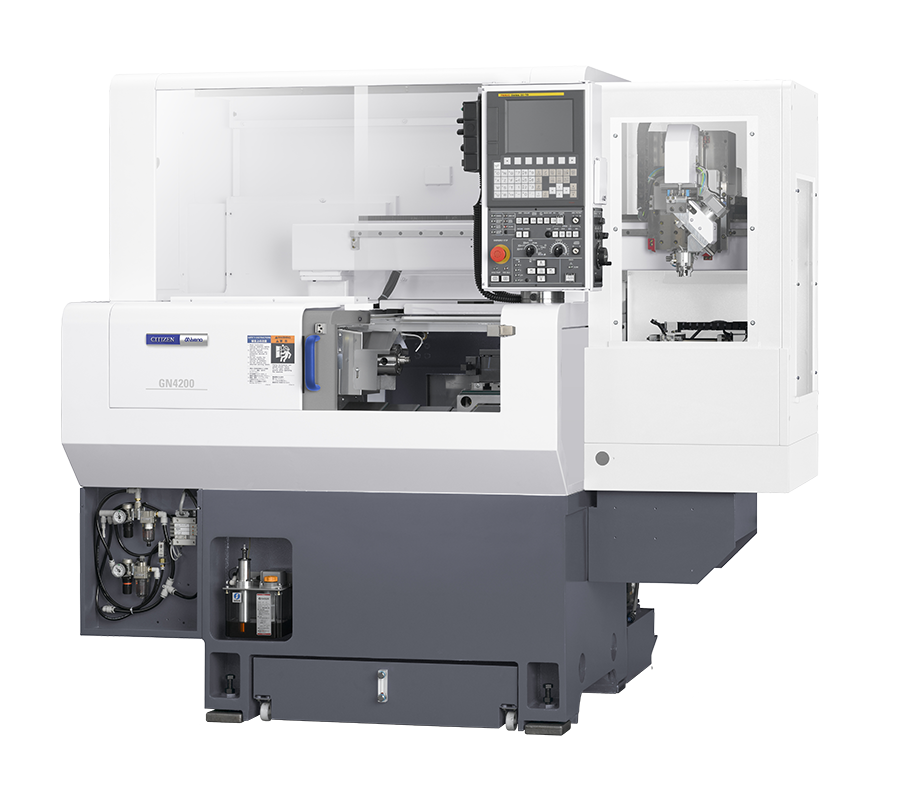

Miyano GN4200

拡大したスライドストロークと早送り速度の高速化でさらに進化

小径ワークの高精度加工をターゲットとし、左右熱対称の基本構成を持つマシンベースに、熱影響の少ないウイングタイプ固定型主軸を搭載。さらなる進化を遂げた高精度チャッカー機です。

• 従来機に比べ、X軸方向に50mm拡大したスライドストロークをもつツールテーブルは、回転工具をはじめ豊富なツールの取付けが可能です
• 早送り速度は従来の1.5倍と高速化を図っており、切削時間短縮に貢献します

製品仕様

製品一覧

型式			GN-4200
加工能力&チャックシステム	加工径	超精密エアーチャック	ø45 mm
		引き型コレットチャック	ø40 mm (静止型ø35 mm)
	最大加工長さ		80 mm
主軸	主軸モーター	15分/連続	5.5/3.7 kW
	主軸回転速度		8,000 min-1
スライド	刃物台の形式		水平クシ刃
	スライド形式	X軸	アリ溝・スベリ
		Z軸	アリ溝・スベリ
	スライドストローク	X軸	300 mm
		Z軸	250 mm
機械の大きさ	機械の高さ		1,695 mm
	所要床面積		W1,350 mm×D1,325 mm
	質量		1,500 kg

オプション
ローダー仕様	ローダー形式		2軸ガントリーローダー（2ハンド）
	最大ワークサイズ		ø40×40 mm
	最大可搬重量		250 g
	制御方式		PMC軸制御
	制御ソフト		フレキシブルローダー周辺制御
	駆動方式	左右行	ラック＆ピニオン
		上下	ラック＆ピニオン
