| 型番 | 価格情報 |
|---|---|
| TUD-13C | - |
| TUD-16C | - |
| TUD-20C | - |
| TMD-13C | - |
| TMD-16C | - |
| TMD-20C | - |
※情報提供おまちしております。
画像及び文章引用：「芝浦機械株式会社」ウェブサイト

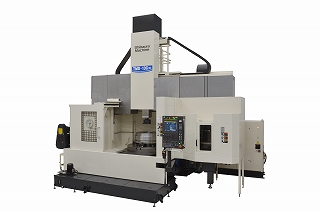

立旋盤
TUD-C,TUD-C(B) series
TMD-C,TMD-C(B) series高い剛性と安全性でお客様のニーズに応えます。
加工 案内面 TUD-C ターニング加工 リニアガイド TUD-C(B) 摺動面 TMD-C ターニング加工
+
ミーリング加工リニアガイド TMD-C(B) 摺動面 標準仕様 [TUD-C,TMD-C series]
サイズの見方
【TUD,TMD – 〇〇C】 〇〇…テーブル直径
項目 単位 13 16 20 テーブル直径 mm 1 250 1 600 2 000 最大振り mm 1 600 2 000 2 700 最大切削高さ mm 1 100 1 350 1 600 最大積載質量 kg 8 000 10 000 15 000 ラム上下移動量 mm 800 1 050 テーブル回転速度 min-¹ 2~450 2~350 2~250 ラム主軸回転速度※ min-¹ 25~3 000 25~3 000 25~3 000 TUD:ターニング加工のみ TMD:ターニング加工+ミーリング加工
※TMDのみ案内面タイプでみる
堅牢かつ強靭な摺動面タイプ ※（B）が付きます。
難削材加工時にびびり振動抑制効果を発揮します。
精緻な応答性のリニアガイドタイプ
ロストモーションがなく命令に忠実。
一般加工から重切削まで幅広い加工に対応します。
