| 型番 | 価格情報 |
|---|---|
| AG200L | - |
※情報提供おまちしております。
画像及び文章引用：「株式会社ソディック」ウェブサイト
リニアモータ駆動 /高速・高性能/大型形彫り放電加工機

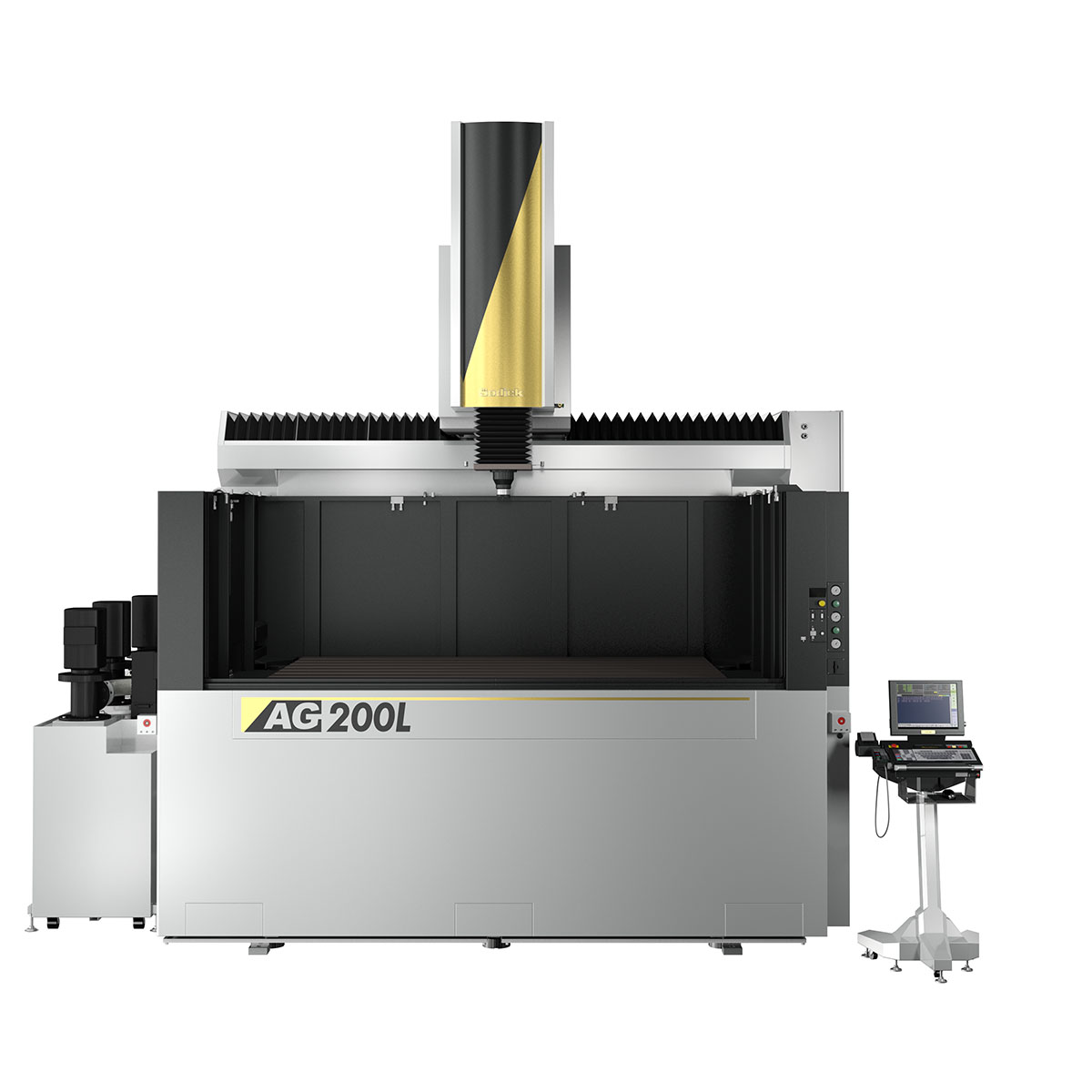

AG200L
自動車関連の大型金型づくりで加工性能アップを実現
※ 掲載の写真は実際と多少異なる場合があります。
特長
- ３軸リニアモータ駆動と高剛性機械構造
- 自社開発のリニアモータを搭載し、大型でありながら高速・高応答なサーボ性能を発揮します。非接触駆動のため、高精度・高応答を長期にわたり維持します。高剛性の機械構造と固定加工タンクにより、軸精度がワーク質量に影響されず、機械変位を抑えます。独自のY軸構造は、横サーボや3軸の寄せ加工でも高速かつ安定した性能を発揮します。
- 放電安定システム「アークレス Plus」
- “絶対アークしない”「アークレスPlus」を搭載し、さらなる高速化、極限までの電極消耗抑制、梨地から鏡面までの幅広い多彩な加工面質の実現など、形彫り放電加工のパフォーマンスが飛躍的に向上しています。高速な放電状態検出・放電パルス技術、高速・高応答なリニアモータのサーボ技術、適切な加工条件生成技術が一体となり、高速・高精度加工を実現します。
- シリーズ最大の加工範囲
- C型コラム仕様の「AG100L」をベースに機械設計を最適化したことで、設置面積を抑えつつ、さらに大型なワークへ対応しました。Y軸を二重構造のスライド方式とすることで、加工軸のストロークを拡張しながら移動質量を軽減し、高速加工が可能です。加工前の位置決め時に、自動フォールディング動作を行い、Y軸を最適に制御します。
製品仕様
各軸ストローク X×Y×Z (mm) 2000 x 1200 x 800 最大懸垂質量（kg） 100 最大加工物質量（kg） 10000 機械本体寸法 幅×奥行×高さ (mm) 4770 x 5220 x 4605 *1
