| 型番 | 価格情報 |
|---|---|
| [本体価格] | - |
| AQ1500L | - |
| [実勢価格帯(標準仕様)] | - |
| ※仕様、オプション、販売ルート、情勢等の諸条件により、この帯域を超える場合があります。 | - |
| [中古市場の相場] | - |
| ※年式、仕様、オプション、稼働時間、機械状態等の諸条件により、この帯域を超える場合があります。 | - |
※情報提供おまちしております。

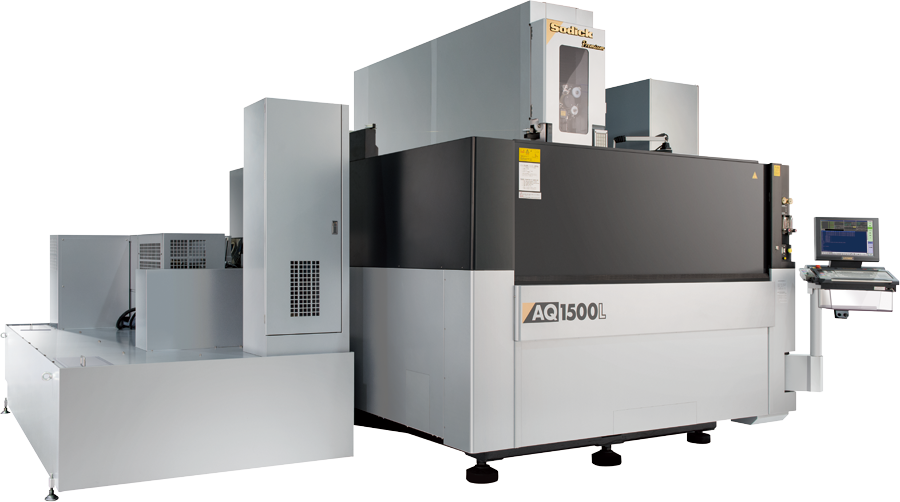

大型のワイヤ放電加工機
X軸ストロークが1,500mmと巨大
世界最大級のリニア駆動ワイヤ機
巨大なX軸ストロークにかかわらず、全軸にリニアモータを採用
大型機で課題となる「ネジのたわみ」や「摩耗による精度低下」を排除
8,000kgに及ぶ超重量ワークを載せても精度が狂わないよう
ワークを載せるテーブルは固定し、門形のコラム側が移動する構造を採用
製品仕様
加工タンク内寸法 幅×奥行 （mm） 2124 x 1600 各軸ストローク X×Y×Z (mm) 1500 x 1000 x 600 U×V軸ストローク (mm) 1520 x 1020 最大テーパ角度 ±30°(板厚：150mm) 最大加工物寸法（噴流加工時）
幅×奥行×高さ (mm)1900 x 1400 x 600 最大加工物質量（噴流加工時）（kg） 8000 ワイヤ電極径(mm) 0.15 ～ 0.33 *1 ワイヤ張力(N) 3 ～ 23 最大ワイヤ送り速度(mm/sec) 420 床面からテーブル上面までの距離（mm） 1200 機械本体寸法 幅×奥行×高さ (mm) 5600 x 4435 x 2930 *2 機械据付寸法 幅×奥行 (mm) 6700 x 5765 機械本体質量（kg） 15000 *3 総電気容量 3相 50/60Hz 15 kVA
