TCC Series CNC旋盤(1主軸1タレット) TCC-2100

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

TCC-2100

TCC-2100L3

少額投資で最大効果！

チャックワーク、センターワークに対応した
高精度8”コンパクトチャッカー

高速・高精度・コンパクト！

• 早送り速度を従来機より20%高速化（Z軸）
• タンクベッド構造で、切削油タンクは大容量
• 熱変位も抑制され、従来機より高精度化
• 全軸角型スライドウェイ(摺動面)採用
• 強力8角タレット刃物台を標準(12角をオプション設定)
• 油圧心押台に対応(オプション設定)

レイアウト自在のマシンサイズ！

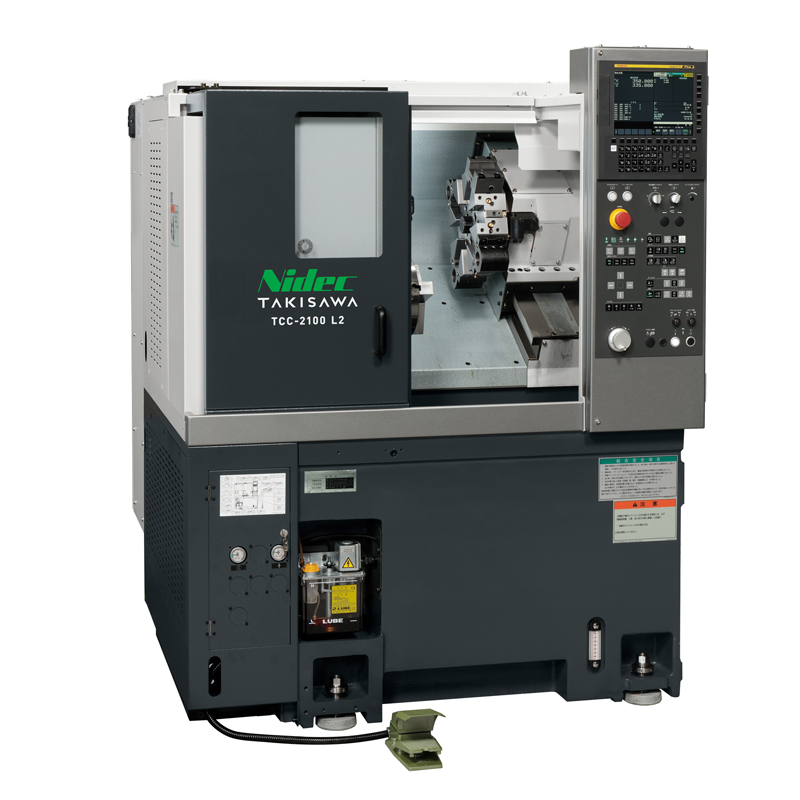

TCC-2100 L2

機械幅 1320mm / 設置スペース 1.93m²

TCC-2100 L3

機械幅 1420mm / 設置スペース 2.12m²

主な機械仕様

		TCC-2100L2
チャックサイズ	inch	8
刃物台仕様		8角タレット （直付け式）	12角タレット （直付け式）
最大加工径	mm	φ350	φ320
最大加工長さ *1	mm	189	191
棒材加工径 *2	mm	φ51 《φ42》
主軸回転速度	min-1	3200 [OP. 2500, 4100 《5000, 6000》]
早送り速度	m/min	X : 24 / Z : 30
主軸用電動機 （15,30分/連続）	kW	11/7.5
機械の高さ	mm	1700
所要床面の大きさ	mm	1320×1495
機械質量	kg	2400

《　》は主軸回転速度5000min-1, 6000min-1時の仕様です。
*1) 主軸回転速度5000mm-1, 6000min-1仕様時は、最大加工長さが異なります。
*2) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

		TCC-2100L3
チャックサイズ	inch	8
刃物台仕様		8角タレット （直付け式）	12角タレット （直付け式）
最大加工径	mm	φ350	φ320
最大加工長さ *1	mm	289	291
棒材加工径 *2	mm	φ51 《φ42》
主軸回転速度	min-1	3200 [OP. 2500, 4100 《5000, 6000》]
早送り速度	m/min	X : 24 / Z : 30
主軸用電動機 （15,30分/連続）	kW	11/7.5
機械の高さ	mm	1700
所要床面の大きさ	mm	1420×1525
機械質量	kg	2530

《　》は主軸回転速度5000min-1, 6000min-1時の仕様です。
*1) 主軸回転速度5000mm-1, 6000min-1仕様時は、最大加工長さが異なります。
*2) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

TCC-2100G稼働率アップに応える

高速ガントリーローダー付自動生産システム(コンパクト旋削セル) 省スペース(チップコンベア付)

L2

機械幅 2113.6mm / 設置スペース 4.59m²

L3

機械幅 2213.6mm / 設置スペース 4.9m²

ガントリーローダー対象ワークサイズ

外径	mm	φ160
長さ	mm	100
重量	kg	3 (×2)

ワークフィーダーの仕様

パレット数		16
積載重量(1パレット)	kg	40
段積み高さ	mm	450
