TCN-Series CNC旋盤(1主軸1タレット) TCN-3500

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

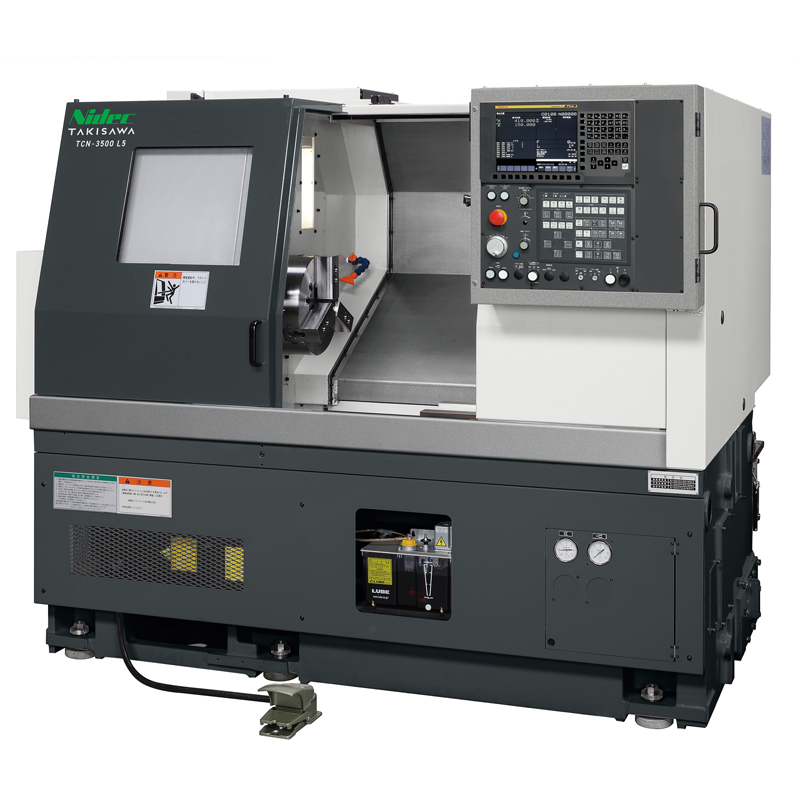

TCN-3500

豊富な自動化実績で
多様な生産要求に対応します。

12”/10”チャック対応・旋削/ミーリング/自動化対応

トップクラスの高剛性とパワーを実現

• 機械構成の最適バランスでコンパクト＆省スペースを実現したスタンダードマシン
• 全軸に高耐久性摺動面(角型スライド)を採用
• 刃物台は、旋削タレットが8角(T8)と10角(T10)、12角(T12)、ミーリングタレットは12角(T12M)を用意
• 省エネ対応

主な機械仕様

		（旋削）
		TCN-3500 L5
チャックサイズ	inch	12, 10
刃物台仕様		8角タレット （直付け式）	10角タレット （直付け式）	12角タレット （直付け式）
最大加工径	mm	φ430	φ460
最大加工長さ	mm	485	510
棒材加工径 *1	mm	φ80 [OP. φ108]
主軸回転速度	min-1	2500 [OP. 3000]
回転工具回転速度	min-1	–
早送り速度	m/min	X : 16 / Z : 24
主軸用電動機 （30分/連続）	kW	15/11
回転工具用電動機 （15分/連続）	kW	–
機械の高さ	mm	1802
所要床面の大きさ	mm	2000×1768
機械質量	kg	4000

*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

		（旋削）
		TCN-3500 L10
チャックサイズ	inch	12, 10
刃物台仕様		12角タレット （直付け式）	8角タレット （直付け式）
最大加工径	mm	φ460
最大加工長さ	mm	985	1010
棒材加工径 *1	mm	φ80 [OP. φ108]
主軸回転速度	min-1	2500 [OP. 3000]
回転工具回転速度	min-1	–
早送り速度	m/min	X : 16 / Z : 24
主軸用電動機 （30分/連続）	kW	15/11
回転工具用電動機 （15分/連続）	kW	–
機械の高さ	mm	1802
所要床面の大きさ	mm	3450×1833
機械質量	kg	5000

*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

		（旋削＆ミーリング）
		TCN-3500CM L5	TCN-3500CM L10
チャックサイズ	inch	12, 10
刃物台仕様		ミーリング12角タレット （回転工具式）	ミーリング12角タレット （回転工具式）
最大加工径	mm	φ370	φ370
最大加工長さ	mm	465	965
棒材加工径 *1	mm	φ80 [OP. φ108]	φ80 [OP. φ108]
主軸回転速度	min-1	2500 [OP. 3000]	2500 [OP. 3000]
回転工具回転速度	min-1	3600	3600
早送り速度	m/min	X : 16 / Z : 24	X : 16 / Z : 24
主軸用電動機 （30分/連続）	kW	15/11	15/11
回転工具用電動機 （15分/連続）	kW	3.7/11	3.7/11
機械の高さ	mm	1802	1802
所要床面の大きさ	mm	2000×1768	3450×1833
機械質量	kg	4100	5100

*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

TCN-3500Gガントリー付自動化に対応

ガントリーローダー対象ワークサイズ

外径	mm	φ200
長さ	mm	140
重量	kg	10 (×2)

ワークフィーダーの仕様

パレット数		10
積載重量(1パレット)	kg	70
段積み高さ	mm	400

オリジナル対話ソフト Tiwap-1 対応（オプション）

『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
