| 型番 | 価格情報 |
|---|---|
| TC-40 L10 | - |
| TC-40 L20 | - |
| TC-40 L30 | - |
| TC-40CM L10 | - |
| TC-40CM L20 | - |
| TC-40CM L30 | - |
※情報提供おまちしております。
画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

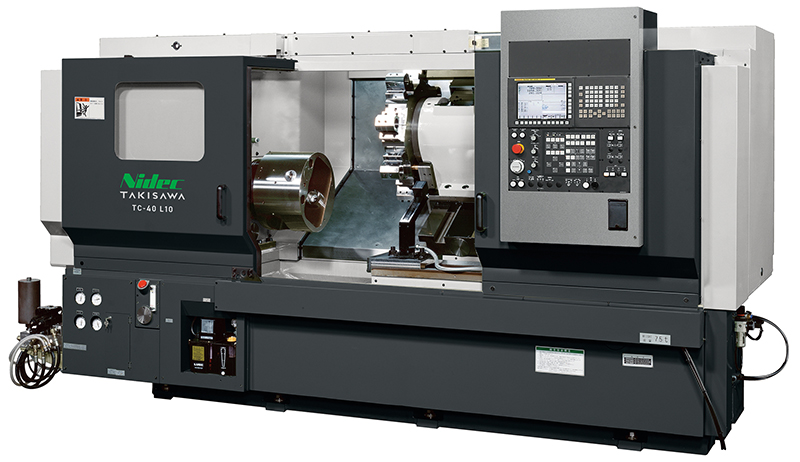

TC-40
TC-40L10
- 12″,15″チャック対応高精密・強力主軸台
- 全軸角型スライドの強靭ベッド＆サドル構造
- 高剛性タレット刃物台
- 高剛性心押台
主な機械仕様
（旋削） TC-40 L10 チャックサイズ inch 12 刃物台仕様 8角 タレット
(直付け式)10角 タレット
(直付け式)12角 タレット
(直付け式)最大加工径 mm φ450 φ420 最大加工長さ mm 1020 棒材加工径 *1 mm φ89 主軸回転速度 min-1 2500 早送り速度 m/min X : 12 / Z : 16 主軸用電動機
（30分/連続）kW 18.5/15 [OP. 22/18.5, 26/22] 機械の高さ mm 1920 所要床面の大きさ mm 2100×3500 機械質量 kg 7500 *1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
（旋削） TC-40 L20 チャックサイズ inch 12 刃物台仕様 8角 タレット
(直付け式)10角 タレット
(直付け式)12角 タレット
(直付け式)最大加工径 mm φ450 φ420 最大加工長さ mm 2020 棒材加工径 *1 mm φ89 主軸回転速度 2500 2500 早送り速度 m/min X : 12 / Z : 16 主軸用電動機
（30分/連続）kW 18.5/15 [OP. 22/18.5, 26/22] 機械の高さ mm 2190 所要床面の大きさ mm 2331×4940 機械質量 kg 9000 *1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
（旋削） TC-40 L30 チャックサイズ inch 12 刃物台仕様 8角 タレット
(直付け式)10角 タレット
(直付け式)12角 タレット
(直付け式)最大加工径 mm φ450 φ420 最大加工長さ mm 3020 棒材加工径 *1 mm φ89 主軸回転速度 min-1 2500 早送り速度 m/min X : 12 / Z : 16 主軸用電動機
（30分/連続）kW 18.5/15 [OP. 22/18.5, 26/22] 機械の高さ mm 2190 所要床面の大きさ mm 2331×6265 機械質量 kg 10700 *1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
（旋削＆ミーリング） TC-40CM L10 チャックサイズ inch 12 刃物台仕様 ミーリング10角タレット
(回転工具式)ミーリング12角タレット
(回転工具式)最大加工径 mm φ420 最大加工長さ mm 2020 棒材加工径 *1 mm φ89 主軸回転速度 min-1 2500 回転工具回転速度 min-1 3000 早送り速度 m/min X : 12 / Z : 16 主軸用電動機
（30分/連続）kW 18.5/15 [OP. 22/18.5, 26/22] 回転工具用電動機
（30分/連続）kW 5.5/3.7 機械の高さ mm 2190 所要床面の大きさ mm 2331×4940 機械質量 kg 9000 *1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
（旋削＆ミーリング） TC-40CM L20 チャックサイズ inch 12 刃物台仕様 ミーリング10角タレット
(回転工具式)ミーリング12角タレット
(回転工具式)最大加工径 mm φ420 最大加工長さ mm 1020 棒材加工径 *1 mm φ89 主軸回転速度 min-1 2500 回転工具回転速度 min-1 3000 早送り速度 m/min X : 12 / Z : 16 主軸用電動機
（30分/連続）kW 18.5/15 [OP. 22/18.5, 26/22] 回転工具用電動機
（30分/連続）kW 5.5/3.7 機械の高さ mm 1920 所要床面の大きさ mm 2100×3500 機械質量 kg 7500 *1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
（旋削＆ミーリング） TC-40CM L30 チャックサイズ inch 12 刃物台仕様 ミーリング10角タレット
(回転工具式)ミーリング12角タレット
(回転工具式)最大加工径 mm φ420 最大加工長さ mm 3020 棒材加工径 *1 mm φ89 主軸回転速度 min-1 2500 回転工具回転速度 min-1 3000 早送り速度 m/min X : 12 / Z : 16 主軸用電動機
（30分/連続）kW 18.5/15 [OP. 22/18.5, 26/22] 回転工具用電動機
（30分/連続）kW 5.5/3.7 機械の高さ mm 2190 所要床面の大きさ mm 2331×6265 機械質量 kg 10700 *1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
オリジナル対話ソフト Tiwap-1 対応（オプション）
『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
