TG-Series 高剛性大型CNC旋盤 TG-6000

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

TG-6000

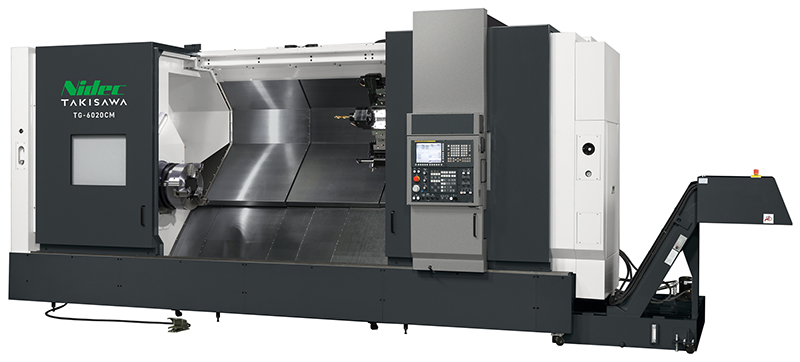

写真はTG-6020、オプションを含んでいます。

• クラス最強の切削性能で高生産に貢献
• 大径ワーク、長尺ワークに対応
• 大口径パイプ両端加工のビッグボア仕様設定
• 15″～28″チャック対応
• 高剛性主軸台を4タイプ用意
• 全軸幅広角型スライドを採用
• 強靭スラントベッド構造
• 37/30kW高出力モータ搭載
• 高剛性タレット刃物台を4タイプ用意
• 強力心押台

主な機械仕様

		（旋削）
		TG-6010
刃物台仕様		8角タレット (直付け式)	10角 (直付け式)	12角タレット (直付け式)
最大加工径	mm	φ760		φ730
最大加工長さ	mm	1031
主軸回転速度	min-1	1200 [OP. 2000](A), 1000(B), 750(C), 500(D)
主軸貫通穴径	mm	131(A), 185(B), 275(C), 375(D)
早送り速度	m/min	X : 12 / Z : 16
主軸用電動機 （30分/連続）	kW	37/30 [OP. 45/37]
機械の高さ	mm	2700
所要床面の 大きさ *1	mm	5848×2360(A, B), 5848×2465(C, D)
機械質量	kg	15500

A, B, C, Dは主軸のタイプです。
*1) チップコンベアを含んだ寸法です。

		（旋削）
		TG-6020
刃物台仕様		8角タレット (直付け式)	10角タレット (直付け式)	12角タレット (直付け式)
最大加工径	mm	φ760		φ730
最大加工長さ	mm	2031
主軸回転速度	min-1	1200 [OP. 2000](A), 1000(B), 750(C), 500(D)
主軸貫通穴径	mm	131(A), 185(B), 275(C), 375(D)
早送り速度	m/min	X : 12 / Z : 16
主軸用電動機 （30分/連続）	kW	37/30 [OP. 45/37]
機械の高さ	mm	2700
所要床面の 大きさ *1	mm	7067×2496(A, B), 7067×2601(C, D)
機械質量	kg	18000

A, B, C, Dは主軸のタイプです。
*1) チップコンベアを含んだ寸法です。

		（旋削）
		TG-6030
刃物台仕様		8角タレット (直付け式)	10角タレット (直付け式)	12角タレット (直付け式)
最大加工径	mm	φ760		φ730
最大加工長さ	mm	4031
主軸回転速度	min-1	1200 [OP. 2000](A), 1000(B), 750(C), 500(D)
主軸貫通穴径	mm	131(A), 185(B), 275(C), 375(D)
早送り速度	m/min	X : 12 / Z : 14
主軸用電動機 （30分/連続）	kW	37/30 [OP. 45/37]
機械の高さ	mm	2700
所要床面の 大きさ *1	mm	8388×2526(A, B), 8388×2601(C, D)
機械質量	kg	20500

A, B, C, Dは主軸のタイプです。
*1) チップコンベアを含んだ寸法です。

		（旋削＆ミーリング）
		TG-6010CM
刃物台仕様		ミーリング12角タレット (回転工具式)
最大加工径	mm	φ750
最大加工長さ	mm	1031
主軸回転速度	min-1	1200 [OP. 2000](A), 1000(B), 750(C), 500(D)
主軸貫通穴径	mm	131(A), 185(B), 275(C), 375(D)
回転工具回転速度	min-1	3000
早送り速度	m/min	X : 12 / Z : 16
主軸用電動機 （30分/連続）	kW	37/30 [OP. 45/37]
回転工具用電動機 （S3 25%/連続）	kW	11/5.5
機械の高さ	mm	2700
所要床面の 大きさ *1	mm	5848×2360(A, B), 5848×2465(C, D)
機械質量	kg	15800

A, B, C, Dは主軸のタイプです。
*1) チップコンベアを含んだ寸法です。

		（旋削＆ミーリング）
		TG-6020CM
刃物台仕様		ミーリング12角タレット (回転工具式)
最大加工径	mm	φ750
最大加工長さ	mm	2031
主軸回転速度	min-1	1200 [OP. 2000](A),1000(B), 750(C), 500(D)
主軸貫通穴径	mm	131(A), 185(B), 275(C), 375(D)
回転工具回転速度	min-1	3000
早送り速度	m/min	X : 12 / Z : 16
主軸用電動機 （30分/連続）	kW	37/30 [OP. 45/37]
回転工具用電動機 （S3 25%/連続）	kW	11/5.5
機械の高さ	mm	2700
所要床面の 大きさ *1	mm	7067×2496(A, B), 7067×2601(C, D)
機械質量	kg	18300

A, B, C, Dは主軸のタイプです。
*1) チップコンベアを含んだ寸法です。

		（旋削＆ミーリング）
		TG-6030CM
刃物台仕様		ミーリング12角タレット (回転工具式)
最大加工径	mm	φ750
最大加工長さ	mm	3031
主軸回転速度	min-1	1200 [OP. 2000](A), 1000(B), 750(C), 500(D)
主軸貫通穴径	mm	131(A), 185(B), 275(C), 375(D)
回転工具回転速度	min-1	3000
早送り速度	m/min	X : 12 / Z : 14
主軸用電動機 （30分/連続）	kW	37/30 [OP. 45/37]
回転工具用電動機 （S3 25%/連続）	kW	11/5.5
機械の高さ	mm	2700
所要床面の 大きさ *1	mm	8388×2526(A, B), 8388×2601(C, D)
機械質量	kg	20800

A, B, C, Dは主軸のタイプです。
*1) チップコンベアを含んだ寸法です。

		（旋削＆ミーリング）
		TG-6040CM
刃物台仕様		ミーリング12角タレット (回転工具式)
最大加工径	mm	φ750
最大加工長さ	mm	4031
主軸回転速度	min-1	1200 [OP. 2000](A), 1000(B), 750(C), 500(D)
主軸貫通穴径	mm	131(A), 185(B), 275(C), 375(D)
回転工具回転速度	min-1	3000
早送り速度	m/min	X : 12 / Z : 14
主軸用電動機 （30分/連続）	kW	37/30 [OP. 45/37]
回転工具用電動機 （S3 25%/連続）	kW	11/5.5
機械の高さ	mm	2800
所要床面の 大きさ *1	mm	9562×2624(A, B, C, D)
機械質量	kg	21800

A, B, C, Dは主軸のタイプです。
*1) チップコンベアを含んだ寸法です。
