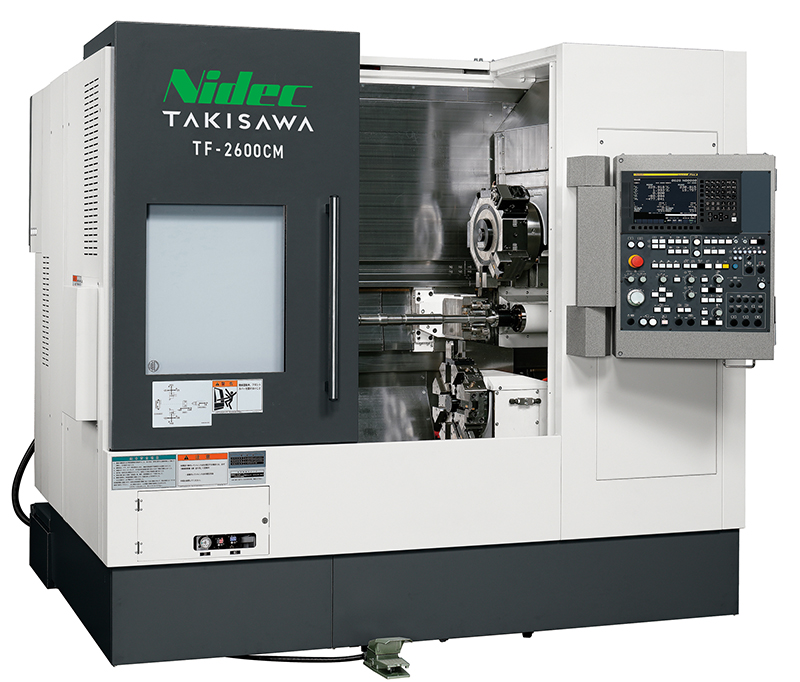

TF-Series シャフト加工機(1主軸2タレット) TF-2600

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

TF-2600

フランジ加工からシャフト加工まで切削時間の大幅短縮と抜群の切粉処理性能を両立させた高剛性シャフト加工機

• パワフルな広域モータ（10″仕様時）
• 高剛性角型スライド採用
• 垂直ベッド構造

NCサーボ心押台

移動量 580mm
心押軸テーパー穴 8″仕様 : MT.4, 10″仕様 : MT.5

NCサーボ振止（オプション）

移動量 720mm

主な機械仕様

		（旋削）
チャックサイズ	inch	8		10
刃物台仕様		6角タレット （直付け式）	8角タレット （直付け式）	6角タレット （直付け式）	8角タレット （直付け式）
最大加工径	mm	φ260		φ260
最大加工長	mm	750		650
主軸回転速度	min-1	3200 [OP. 5000]		2500 [OP. 3000]
回転工具回転速度	min-1	–		–
早送り速度	m/min	X : 20 / Z : 30 / A : 20 / R : 30		X : 20 / Z : 30 / A : 20 / R : 30
主軸用電動機	kW	11/15		15/11（広域）
回転工具用電動機	kW	–		–
機械の高さ	mm	2150		2150
所要床面の大きさ	mm	2400×2080		2400×2080
機械質量	kg	6100		6100

		（旋削＆ミーリング）
チャックサイズ	inch	8	10
刃物台仕様		上刃物台：ミーリング8角タレット（全ホルダー式） 下刃物台：6角タレット [OP.8角タレット]（直付け式）
最大加工径	mm	φ260 （下刃物台）	φ260 （下刃物台）
最大加工長	mm	750 （下刃物台）	650 （下刃物台）
主軸回転速度	min-1	3200 [OP. 5000]	2500 [OP. 3000]
回転工具回転速度	min-1	6000	6000
早送り速度	m/min	X : 20 / Z : 30 / A : 20 / R : 30	X : 20 / Z : 30 / A : 20 / R : 30
主軸用電動機	kW	11/15	15/11（広域）
回転工具用電動機	kW	2.2	2.2
機械の高さ	mm	2150	2150
所要床面の大きさ	mm	2400×2080	2400×2080
機械質量	kg	6100	6100

ローダー対象ワークサイズ（オプション）

チャックサイズ	inch	8	10
外径	mm	φ70	φ70
長さ	mm	750	650
重量	kg	10	10
