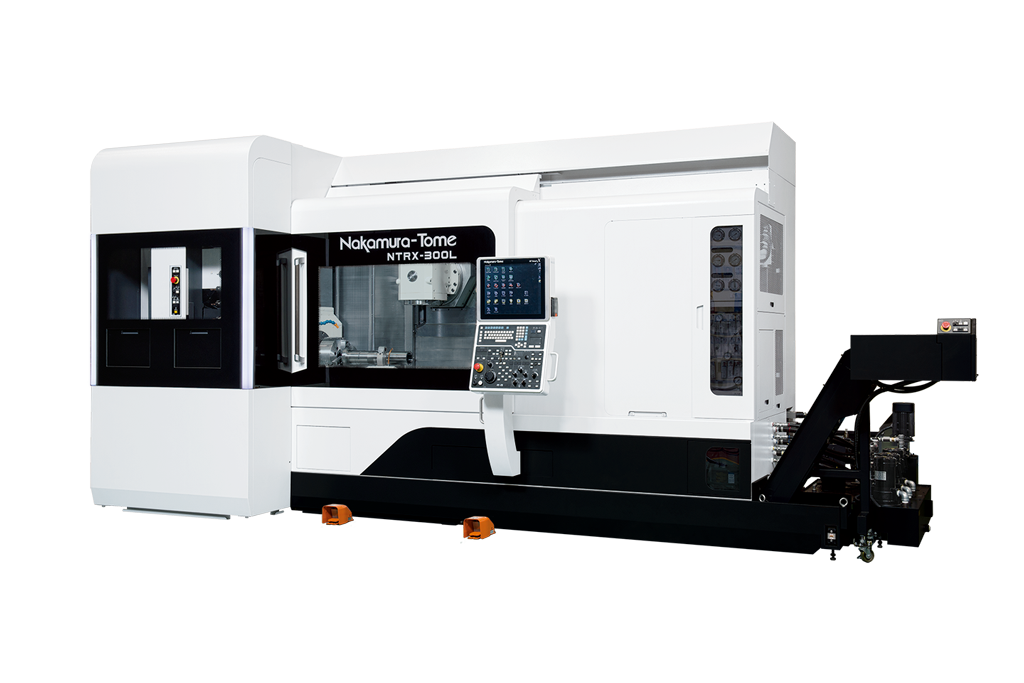

ATC型複合加工機

NTRX-300L

製品の特長

長尺ワーク加工に最適なオプションを準備 高剛性ATC型複合加工機

R側サブ主軸仕様/テールストック仕様選択可能 主軸端面間距離1,850mm X-Y平面で主軸中心から□250mmのストローク 工具軸旋回角度240° (±120°) ATC工具搭載本数40本 (op. 60,80,120) 幅広、低重心設計の高剛性水平ベッド、垂直コラム構造採用 ※画像はR側主軸+振れ止め仕様(op.)

ロングツール仕様が新たに登場

φ65×450mmロングツールを3本格納 NC振れ止めオプション搭載

ユーザーフレンドリー

視認性に優れる大型窓 機械正面から主軸までの距離が短く作業性良好

製品の仕様

	Φ65	Φ71(op.)	Φ80A※1(op.)	Φ80B※2(op.)	Φ90(op.)
最大加工径	φ640mm
最大加工長さ	1,600mm
主軸端面間距離	max.1,850mm / min.300mm (※3)
センター間距離(op/)	max.1,725mm / min.175mm (※4)
棒材作業能力 (丸)	65mm	71mm	80mm		90mm(Lのみ)
チャックサイズ	8″,10″,(12″※5),(15″~※5)
L主軸回転速度	4,500min-1	3,500min-1		2,500min-1
R主軸回転速度				2,500min-1	–
L主軸電動機	15/11kW, 22/18.5kW(op.)		22/18.5kW(op.)
R主軸電動機
フロアスペース	高さ：2,615mm/幅：5,440mm/奥行き：2,670mm

※1.ドローバーと継手一体タイプ
※2.継手連結タイプ
※3.R側主軸+振れ止め仕様(op.)：max.1,850mm / min.835mm
※4.テールストック+振れ止め仕様(op.)：max.1,725mm / min.710mm
※5.実績あり、要相談
