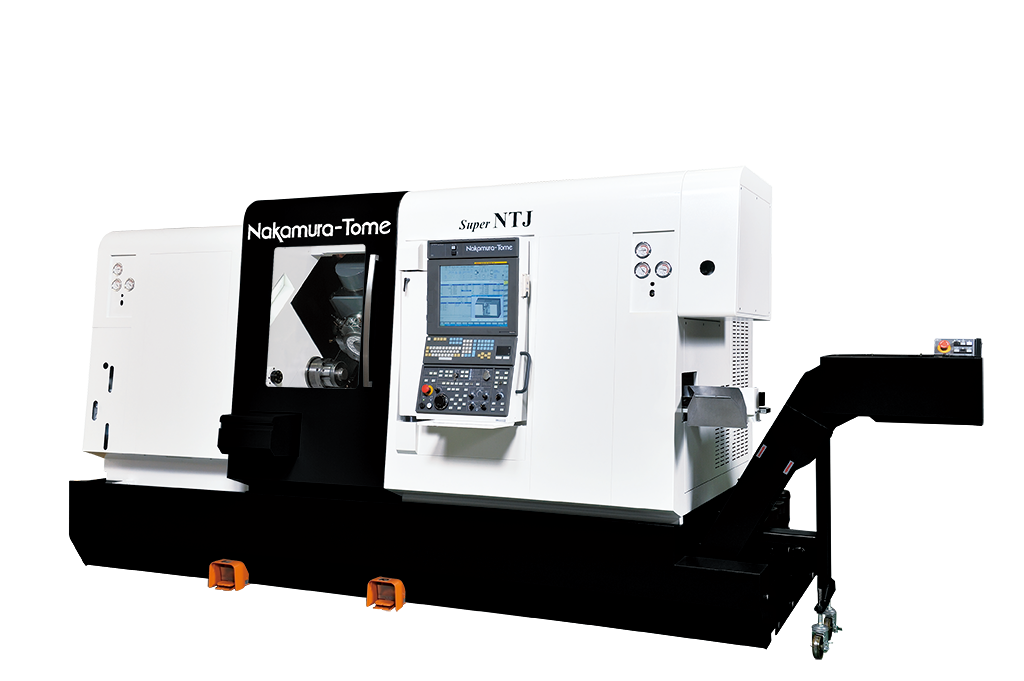

旋回B軸タレット型複合加工機

Super NTJ



製品の特長

タレットが182°旋回 標準工具で斜め穴・傾斜面・任意面加工

アッパータレットにB軸搭載！旋回範囲182°
工具搭載本数最大48本
対向2スピンドル、L/R同時加工で時間短縮

上タレットにミーリング、Y軸標準搭載

Y軸ストローク90mm(Upper)
ミーリングモータ出力5.5/3.7kW, 回転数6,000min-1

製品の仕様

	Φ65mm	Φ51mm（op.）
最大加工径	φ190mm
最大加工長さ	620mm
主軸端面間距離	max.970mm/min.210mm
棒材作業能力(丸)L	65mm	51mm（op.）
棒材作業能力(丸)R	–	51mm
チャックサイズ	6″,(8″※1)
主軸回転速度	4,500min-1	5,000min-1
L主軸電動機	15/11kW
R主軸電動機	11/7.5kW
フロアスペース	高さ：2,170mm/幅：3,660mm/奥行き：2,320mm

※1.実績あり、要相談
