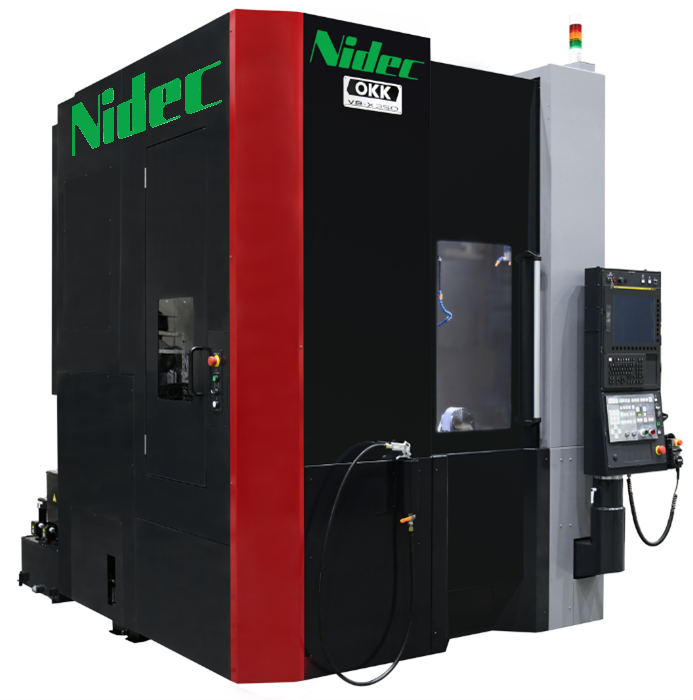

小型5軸加工機 VB-X350

画像及び文章引用：「ニデックオーケーケー株式会社」ウェブサイト

高速加工性、省フロアスペース性、良好な作業性を実現した小型5軸加工機

VC-X350の後継機種として、従来機からの構造を一新し、回転軸を含む送り軸速度、環境熱変位耐性を向上させると共に、定評のある省フロアスペース性、テーブルまでの接近性については更に磨きをかけるなど、お客様からのこれまで以上に高いニーズに応えることができます。

製品の特長

高速加工性

直線軸の早送り速度を63m/minに高速化し、また回転軸には機械的な減速機構を使用しないダイレクトドライブモータを採用することで、バックラッシのない高速加工を実現しました。

省フロアスペース性

X軸ストローク500mm、Y軸ストローク480mmで、X・Y軸移動量に対する機械設置フロアスペース性が更に向上し、クラストップレベルとなります。

良好な作業性

テーブル中央までの距離を460mmまで短縮化することで、今まで以上に段取り作業性が向上しました。

製品データ

製品スペック

各軸移動量（X/Y/Z)	500/480/460mm
各軸移動量（B/C)	-30 to 120/360度
パレット寸法	φ350
テーブル最大積載重量	200kg（等分布荷重）
早送り速度	X・Y・Z：63,000 m/min, B：60 m/min, C:100 m/min
主軸回転速度	100～12,000 min-1
主軸テーパ	7/24テーパ
