高能率ホブ盤 GE15HS、GE25HS

高能率加工を追求したスペシャルホブ盤
電気自動車などの歯車量産ラインに最適

GE15HS

ワーク最大径（mm）
φ150
切削最大モジュール
4

GE25HS

ワーク最大径（mm）
φ250
切削最大モジュール
6

特長

GE15HS：自動車・二輪車などの量産歯車の高能率加工を追求

“GE15HS”は、自動車・二輪などの歯車の高速軽切削加工に適しています。
ダイレクト・ドライブの高速主軸により、高精度歯車を短いサイクルタイムで加工することが可能です。

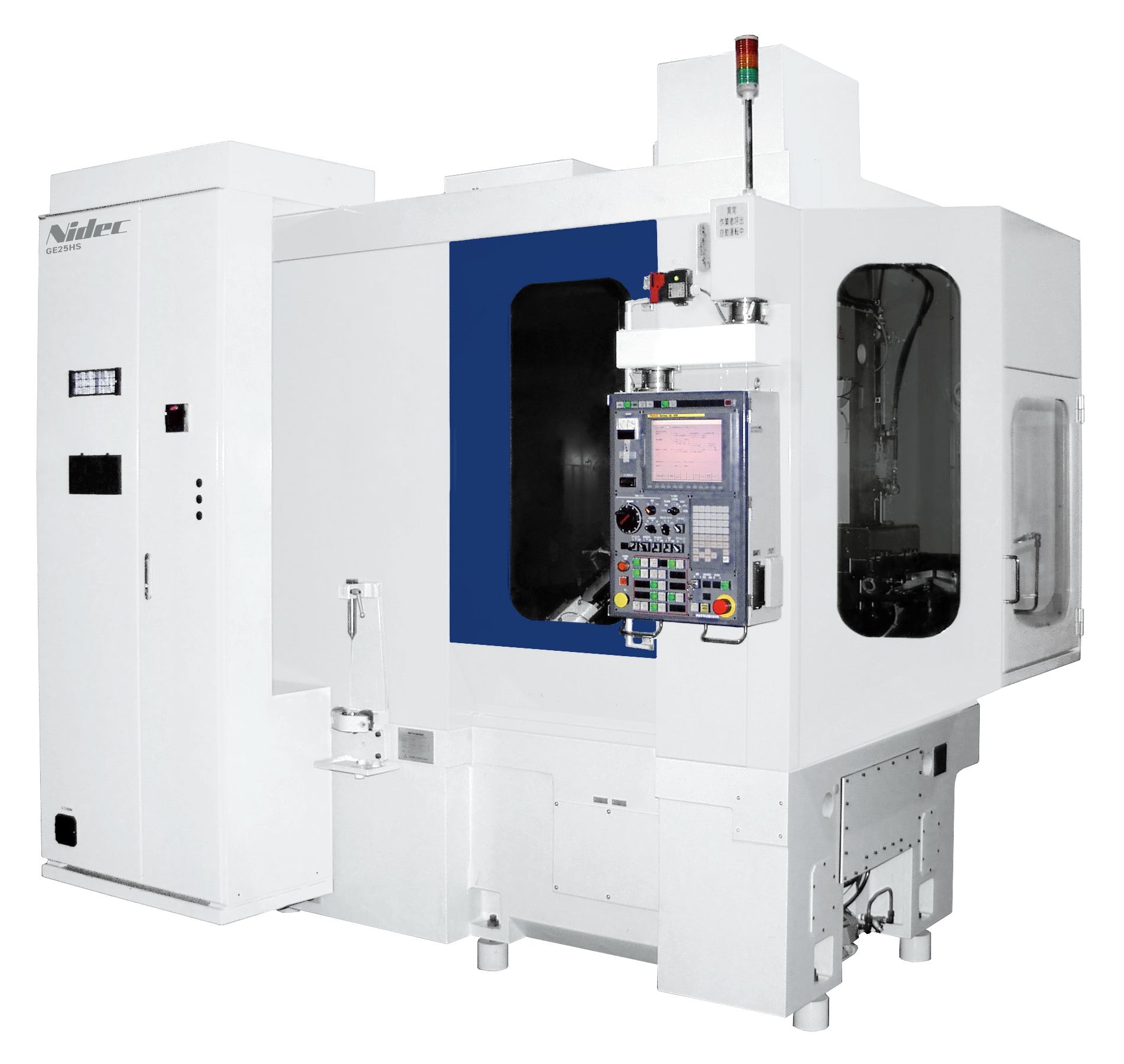

GE25HS：高速ハイパワー主軸で幅広い加工領域に対応

“GE25HS”は、デフリングをはじめとした自動車用歯車の量産加工に適しています。
パワフルな主軸モータと高速回転テーブルにより、高能率加工を実現します。

スペック

項目      /      形式		GE15HS	GE25HS
ワーク最大径（mm）		φ150	φ250
切削最大モジュール		4	6
アキシャル移動距離（mm）		250	250
ラジアル移動距離（mm）		140	210
ホブ	最大直径（mm）	φ90	φ130
	最大長さ（mm）	190	230
	シフト量（mm）	150	180
	回転速度（min-1）	6,000 ダイレクト・ドライブ方式	2,300
メインモータ定格出力（kW）		24	25 （最大出力37）
テーブル最高回転速度（min-1）		500 ダイレクト・ドライブ方式	200
総使用電力（kVA）		43	40
機械質量（kg）		8,500	11,000

出典：「ニデックマシンツール株式会社 公式サイト(https://www.nidec.com/jp/nidec-machinetool/)」
