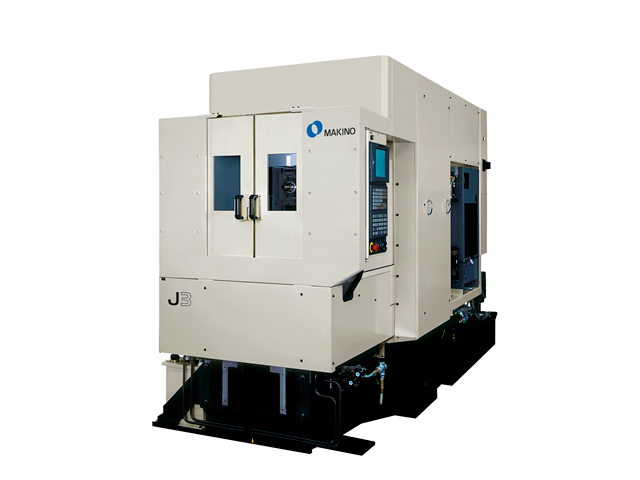

J3

ライン対応横形マシニングセンタ

量産部品加工のコストダウンを実現

横形マシニングセンタJシリーズは、フレキシブルトランスファーライン(FTL)のコアマシンです。主軸が移動するテーブル固定タイプの採用により、ワークローダーやロボットなどのマテリアルハンドリングを容易にしました。
最高の俊敏性で加工時間短縮、確かな品質を維持する切りくず処理、省スペース設計など生産性を最大限に高めることができます。

特長・仕様



コンパクトな設置面積で、豊富な軸ストロークのオプションを備えた、比較的小さなワークの量産加工用に設計されています。3点支持のため、迅速に機械の据え付けができ、長期間安定した機械稼動が可能です。

各種クーラントにより大量に発生する切りくずをセンタートラフに流し込み、瞬時に機外に排出します。また主軸と密着する工具ホルダテーパ部へクーラントとクリーニングエアを使用して、切りくずの噛み込みを防止します。

シングルテーブルでの加工中段取り、パレットチェンジャ、手動搬送、自動搬送など豊富なワーク着脱/搬送バリエーションを用意しています。



テーブル作業面の大きさ: Φ400 mm

X軸: 400 mm（＊1） Y軸: 400 mm（＊1） Z軸: 400 mm（＊1）

B軸360°

主軸回転速度

16000 min^-1
特別仕様：8000、12000 min^-1

主軸端（呼び番号）

HSK-A50
特別仕様：HSK-A63

早送り速度

65000 mm/min（X・Y・Z 軸）
12700°/min（B 軸）

切削送り速度

1 ～ 50000 mm/min

最大ワーク寸法

Φ710 × 580 mm＊
特別仕様：Φ710 × 730 mm＊
＊制限あり

最大積載質量

400 kg

工具収納本数

15 本
特別仕様：28、30 本

工具最大長さ

310 mm

工具最大径

Φ80 / 125 mm（制限なし / あり）

工具最大質量

5 kg

（＊1）特別仕様

X軸：630 mm　Y軸：550 mm　Z軸：550 mm
