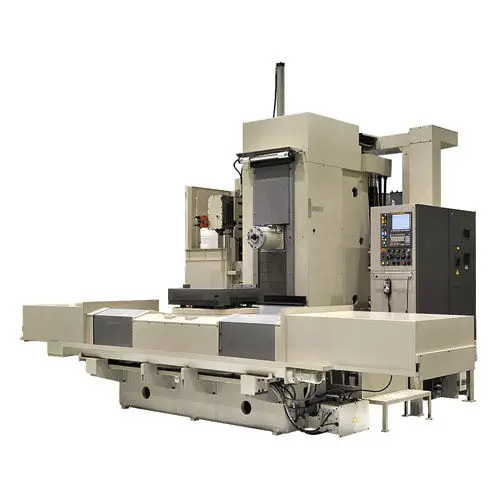

超高精度 横形マシニングセンタ　4軸

H6E

• 非常に厚みのある3点支持ベッド、XYZ軸摺動面は全軸V-Vのきさげされた摺動面、職人の技を極めた造りこみによりマシニングセンタをはるかに凌ぐ、まさに横形ジグボーラーと言うべき究極のマザーマシン
• 0.1μmの最小移動単位でも確実に動くほど応答性に優れている
• ダイレクトドライブ方式の主軸は極めて低熱変位を実現

仕様

項目		単位	型番：H6E
ストローク	X軸	mm	1,300
	Y軸	mm	900
	Z軸	mm	900
テーブル	パレット寸法	mm	800×800
	最大積載質量	kg	1,600
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	6,000
送り速度	早送り速度	m/min	5
	切削送り速度（Max）	m/min	4
APC			OP
ATC	工具貯蔵本数	本	60
機械質量		kg	約21,000
