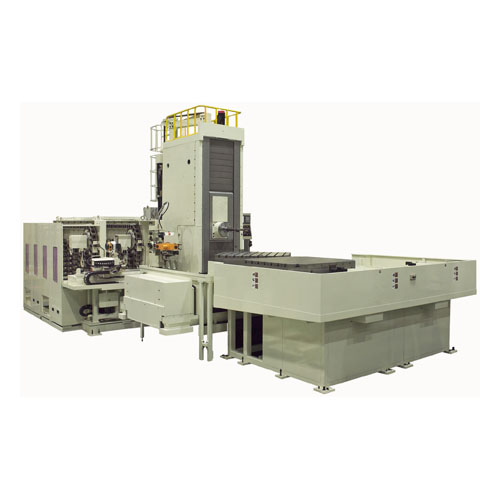

横形マシニングセンタ　4軸　大型機HSシリーズ

HS8A

• パレットサイズ1500mmサイズの高精度大型マシン
•  XYZ軸ストロークは用意された種類から組み合わせて機械を構成することが可能
• オプションによりクイルスピンドルも可能
• その他、さまざまな特殊仕様が対応可能

仕様

項目		単位	型番：HS8A
ストローク	X軸	mm	1,800（OP：2,400/3,000）
	Y軸	mm	1,500 （OP：1,800）
	Z軸	mm	1,200 （OP：1,500）
テーブル	パレット寸法	mm	1,500×1,500
	最大積載質量	kg	8,000
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	3,150 （OP：6,000/12,000）
送り速度	早送り速度	m/min	XY：7 Z：10
	切削送り速度（Max）	m/min	4
APC			OP
ATC	工具貯蔵本数	本	60
機械質量		kg	約35,000
