横形マシニングセンタ　4軸　HUシリーズ

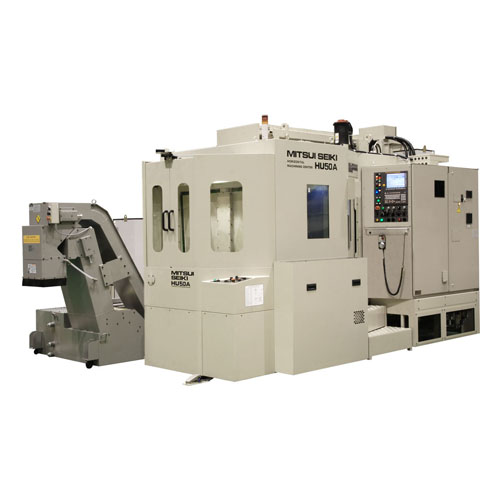

HU50A

• 角ガイド採用で長期間の精度維持、高剛性を実現
• 焼入れ処理された角ガイドは、キサゲ加工により真直度・直角度が出された面に取り付け
• コラム摺動部にエアサポートによる荷重軽減を行っているため、すべり方式の摺動面にもかかわらず滑らかな高速送りを実現
• 一体型で極めて剛性ある3点支持ベッドを採用

仕様

項目		単位	型番：HU50A
ストローク	X軸	mm	720
	Y軸	mm	700
	Z軸	mm	650
テーブル	パレット寸法	mm	500×500
	最大積載質量	kg	800
スピンドル	テーパー		ISO 7/24テーパーNo.40
	主軸回転数	min-1	8,000 （OP：12,000/20,000）
送り速度	早送り速度	m/min	36
	切削送り速度（Max）	m/min	20
APC			2APC前面旋回型
ATC	工具貯蔵本数	本	60
機械質量		kg	約12,000
