立形マシニングセンタ　3軸　VUシリーズ

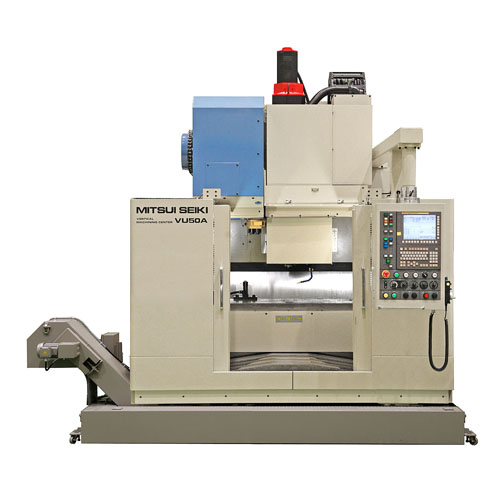

VU50A

• 標準装備の12,000min^-1主軸はダイレクトドライブ方式で、モータと主軸本体を熱絶縁したため、熱変位が極小
• X,Y軸はころがりガイドの摺動面で滑らかな動きを、Z軸摺動面はすべりガイドの摺動面で剛性を実現
• ガイド取付け面はきさげ加工により真直度・直角度が出されているため、初期精度はもちろんのこと、長期にわたって精度が維持できる

仕様

項目		単位	型番：VU50A
ストローク	X軸	mm	700
	Y軸	mm	500
	Z軸	mm	450
テーブル	パレット寸法	mm	1,100×580
	最大積載質量	kg	600
スピンドル	テーパー		ISO 7/24テーパーNo.40
	主軸回転数	min-1	12,000 （OP：15,000/20,000）
早送り速度	XYZ軸	m/min	XY：36 Z：24
ATC	工具貯蔵本数	本	20
機械質量		kg	約9,400
