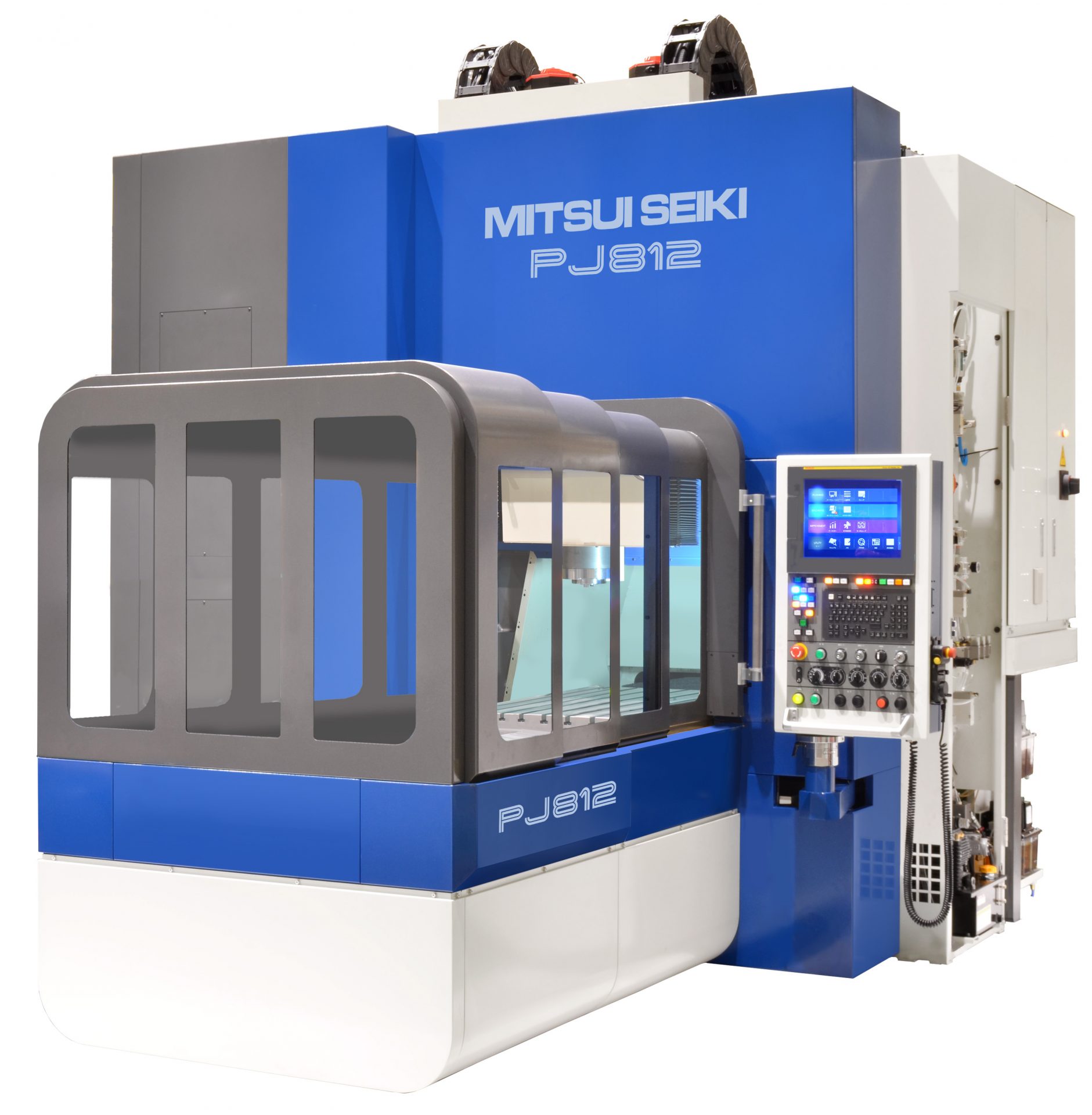

プレシジョンプロファイルセンタ（Precision Profile Center）

PJ812

• ジグボーラーの高精度位置決めと、高精度形状加工を実現する究極のマザーマシン
• 熱変形を考慮した門形シンメトリー構造
• 新摺動機構で0.1μm送りに追従
• 新開発の主軸熱変位補正機能でZ軸の変位量は従来の約1/3に改善
• 主軸中心とZ軸駆動部の距離を極めて短くしたことで、　　　　　　　　　　　　　　　従来機に比べZ軸剛性が6倍以上向上
• 省エネ回路の採用で非稼働時の電力90％削減、エアー量削減

仕様

項目		単位	型番：PJ812
ストローク	X軸	mm	1200
	Y軸	mm	800
	Z軸	mm	500
テーブル	テーブル寸法	mm	1,200×800
	最大積載質量	kg	1,500
スピンドル	テーパー		ISO 7/24テーパーNo.40
	主軸回転数	min-1	30,000
早送り速度	XYZ軸	m/min	24
ATC	工具貯蔵本数	本	40
機械質量		kg	15,000
